رقم الصنف.:
SF-CM-005دفع:
L/C, T/T, D/P, Western Union, Paypalمصدر المنتج:
Fujian, Chinaاللون:
Normalميناء الشحن:
Xiamenالمهلة:

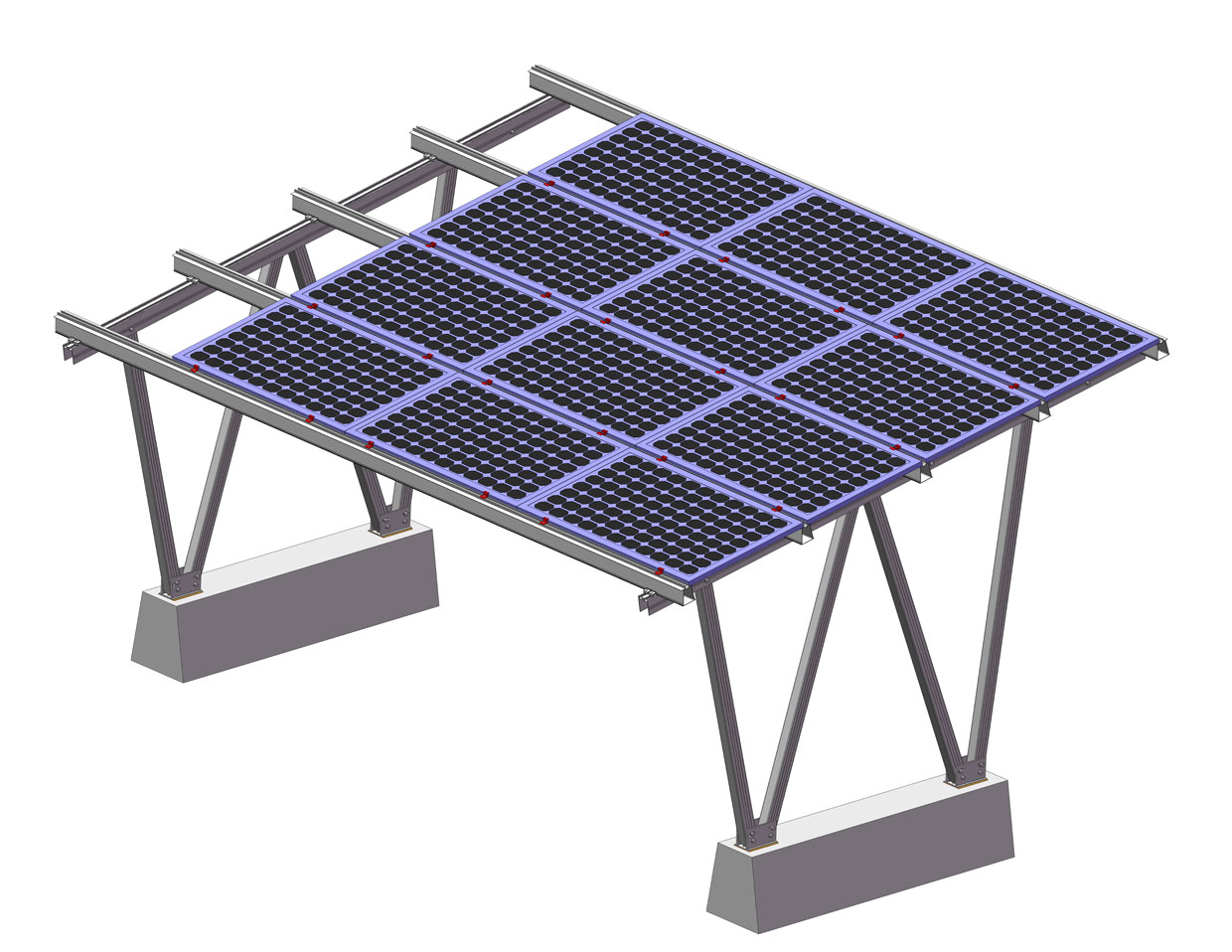

within 15-30 working daysتصميم على شكل حرف W لأنظمة حوامل تثبيت مرآب السيارات الشمسي
سولفيرز تيك تركيب مرآب السيارات قوس نظام تتخصص شركة SolFirsTech في تصنيع وتصميم أنظمة تثبيت مظلات السيارات لتلبية احتياجات تركيب الأعمدة المختلفة. يمكن استخدام نظام SolFirsTech لتركيب مظلات السيارات في أنظمة الطاقة الشمسية في المناطق المفتوحة.
مواصفات هياكل تركيب مرآب السيارات الكهروضوئية
|
اسم المنتج |
الطاقة الشمسية أولاً تركيب مرآب السيارات قوس نظام |
|
اسم العلامة التجارية |
سولفيرز تيك |
|
موقع التثبيت |
حقل مفتوح/أرض/أرض خرسانية لموقف السيارات/موقف السيارات |
|
مادة |
فولاذ Q235 وألومنيوم 6005-T5 |
|
لون |
فضة أو حسب الطلب |
|
سرعة الرياح |
60 م/ث |
|
حمولة الثلوج |
1.4 كيلو نيوتن/م2 |
|
زاوية الوحدة |
10-60 درجة حسب متطلباتك أو خط العرض الخاص بك |
|
معيار |
AS/NZS 1170؛ TUV |
|
ضمان |
10 سنوات |
|
عمر الخدمة |
25 سنة |
|
مكونات الأجزاء |
غطاء الساق؛ الساق الأمامية/الخلفية؛ حلقة التثبيت؛ الأنبوب المتقاطع؛ موصل على شكل حرف U؛ سكة؛ مشبك أوسط؛ مشبك طرفي؛ أنبوب تثبيت |
|
المزايا |
سهولة التركيب، السلامة والموثوقية، ضمان لمدة 10 سنوات |
|
التعبئة والتغليف |
في منصة نقالة أو صندوق كرتون أو حسب طلبك |
|
موعد التسليم |
3 أيام للعينة، والبعض الآخر يعتمد على الجودة. |
مزايا نظام تثبيت مرآب السيارات SolFirsTech
1. سهولة التركيب
التجميع المسبق نظام التركيب مع التصميم الاحترافي الذي يتيح لك توفير وقتك وأموالك في الموقع.
نعدك بالتركيب السريع والسهل بفضل خطافاتنا المتقاطعة الحاصلة على براءة اختراع، والسكك الحديدية والسقف.
2. توافق عالي
متوافق مع مختلف أنواع الألواح الشمسية الموجودة في السوق.
3. التصميم المبتكر
مع التحسين الميكانيكي وتصميم الكثافة العالية، لتقليل مساحة التحميل، ومستوى عال من معالجة مقاومة التآكل.
4. مراقبة الجودة الصارمة
من اختيار المواد الخام، والمشتريات وعملية الإنتاج، تمتلك SolFirsTech عملية تحكم صارمة لضمان قوة الهيكل الأرضي وتحسين عمر خدمة النظام، كما تقدم Strict QC حلولاً أكثر موثوقية.
تفاصيل التصميم

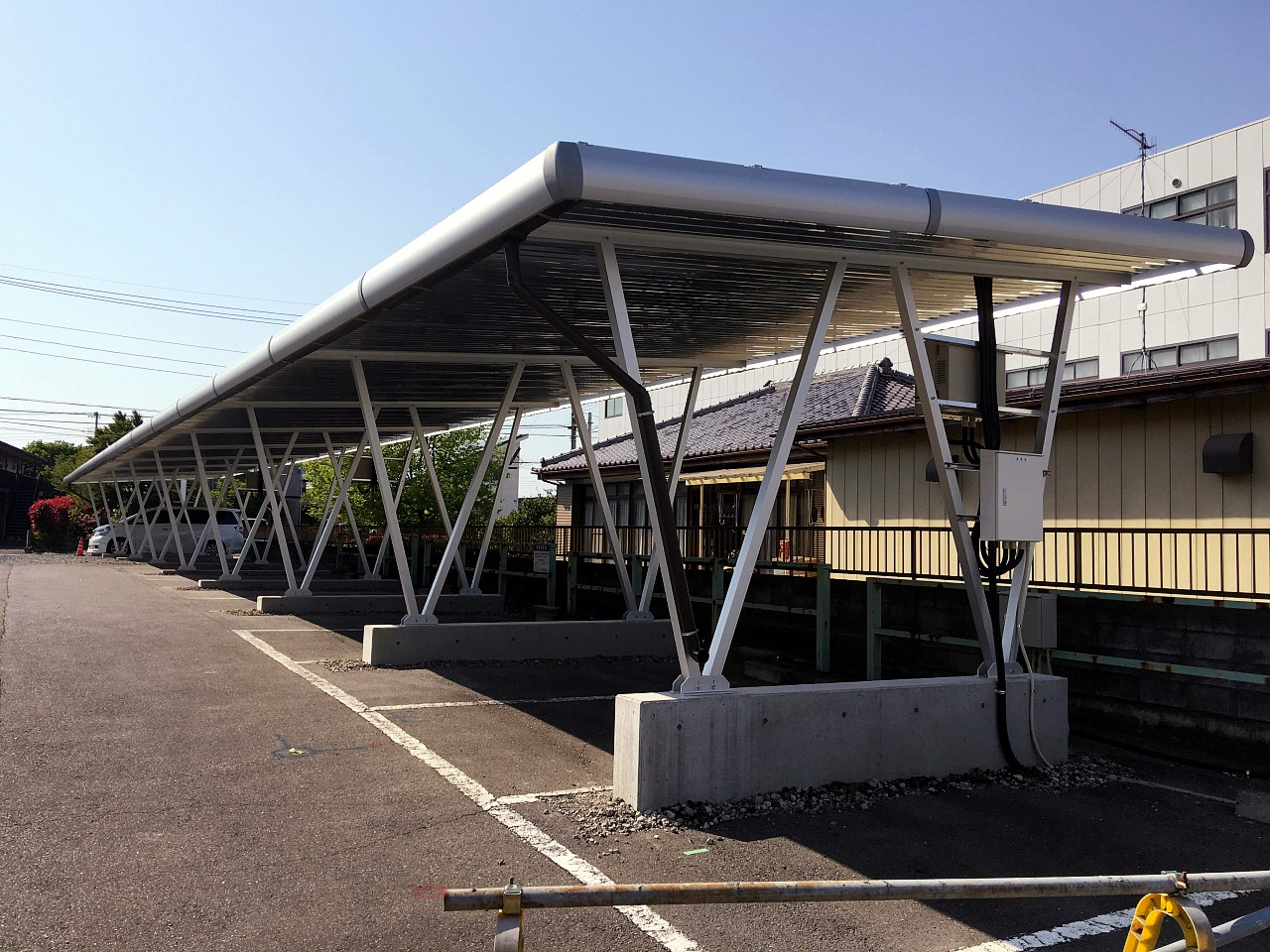

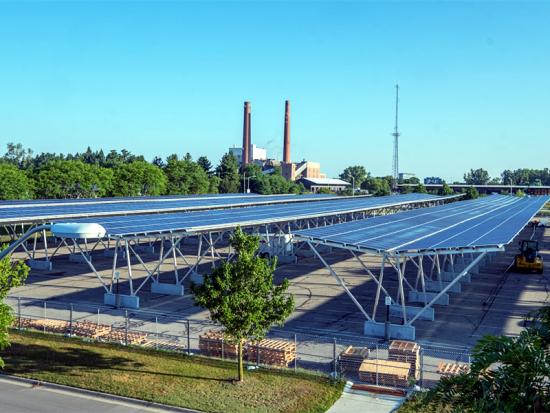

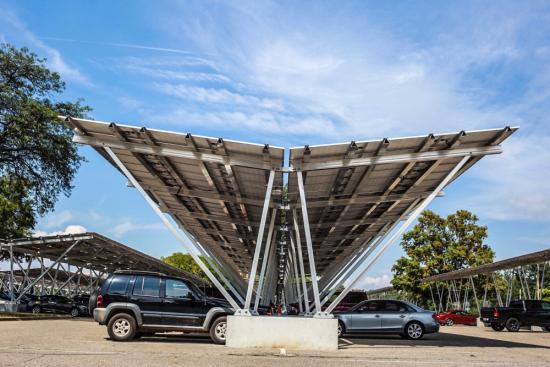

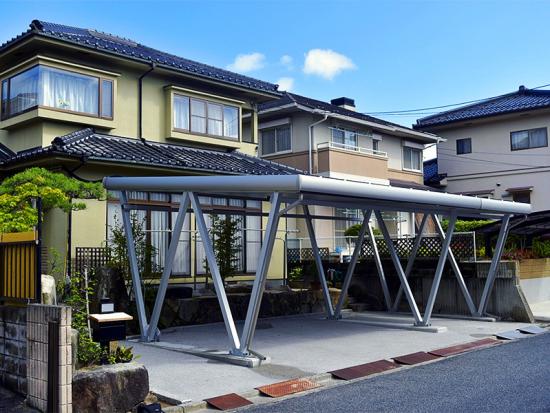

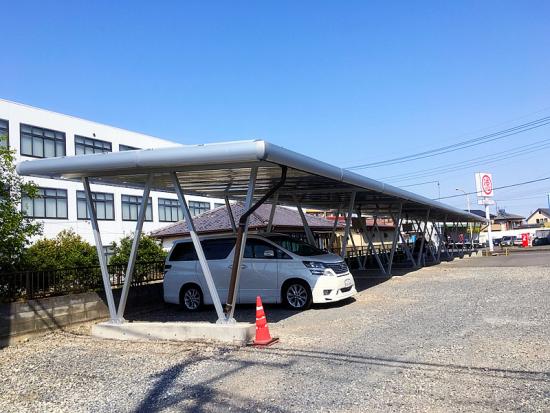

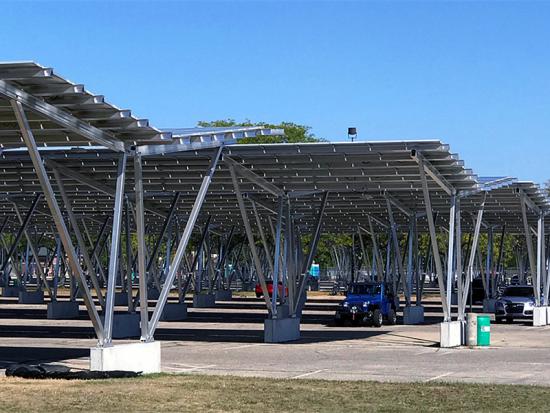

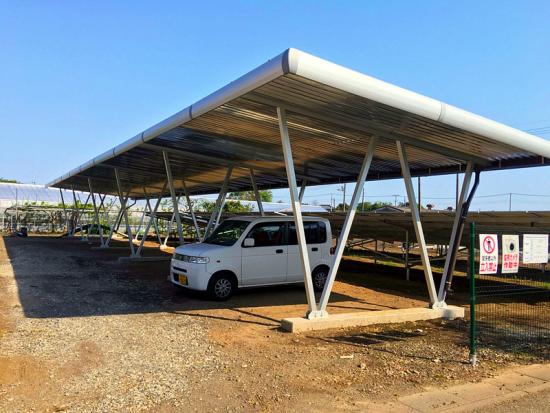

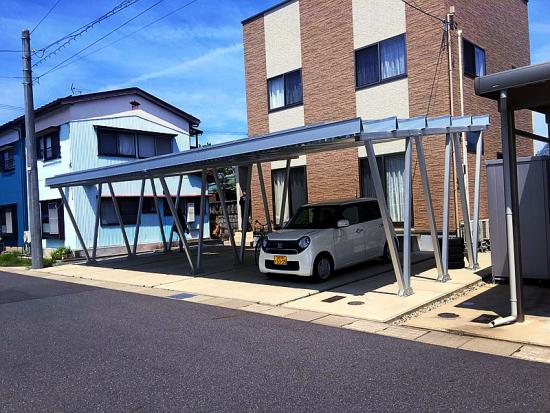

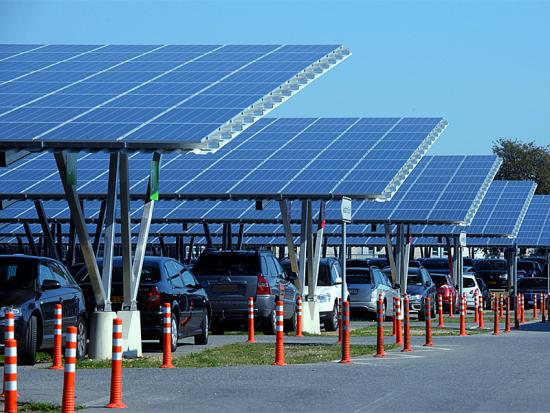

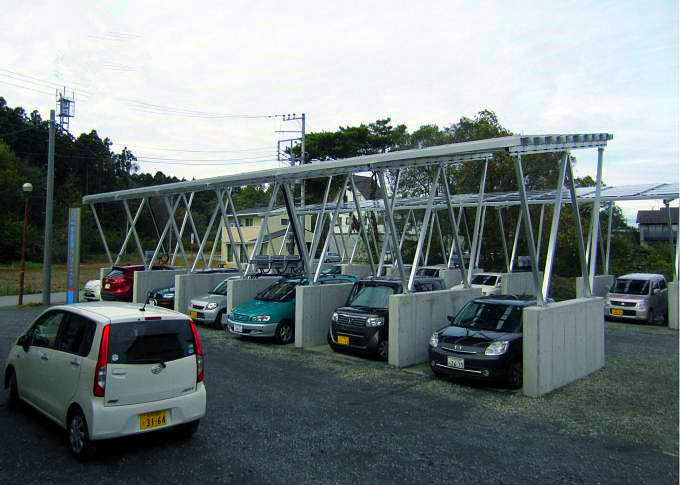

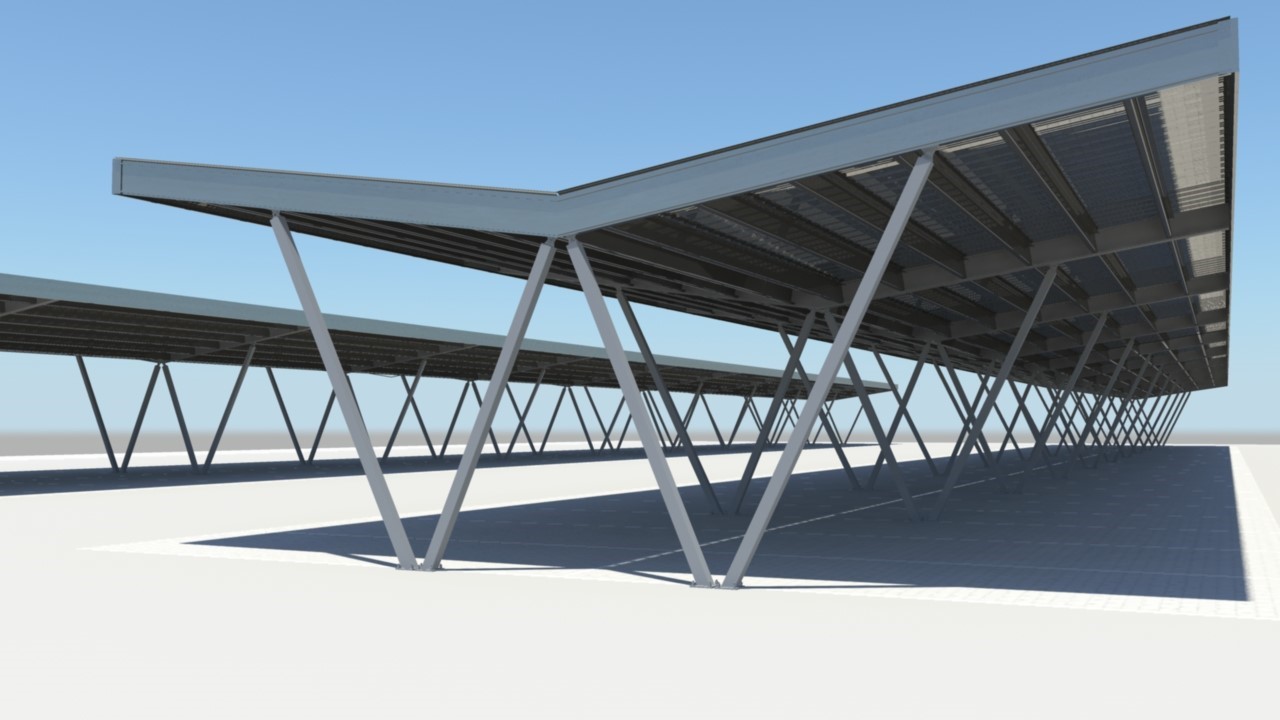

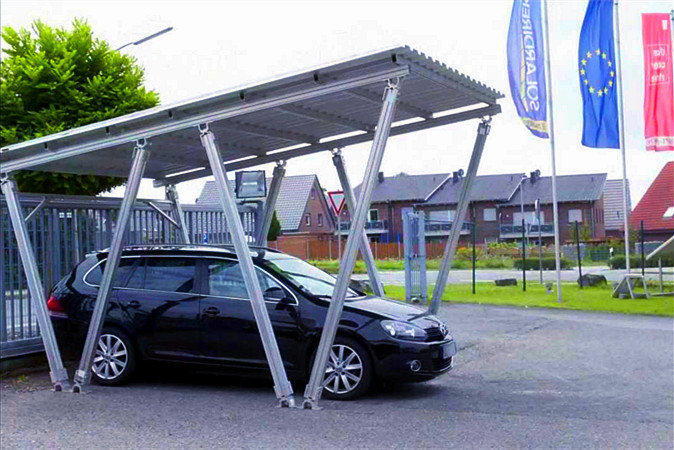

عرض صور لنظام تثبيت مرآب السيارات SolFirsTech
مظلات السيارات الشمسية يقدم حلاً مرنًا وبسيطًا وبأسعار معقولة نظام تركيب الطاقة الشمسية .تستغل مواقف السيارات الشمسية مناطق وقوف السيارات الحالية لتوليد الطاقة المتجددة وتوفير مواقف مظللة أو مغطاة للسيارات، والشواحن الكهربائية، على أنظمة الطاقة الشمسية الشبكية.
تُقدم مظلات السيارات الشمسية حلاً مرنًا وبسيطًا وبأسعار معقولة لأنظمة الطاقة الشمسية. تستغل مظلات السيارات الشمسية مواقف السيارات الحالية لتوليد الطاقة المتجددة، وتوفر مواقف مظللة أو مغطاة للسيارات، ومحطات الشحن الكهربائي، وأنظمة الطاقة الشمسية المتصلة بالشبكة.
سولفيرز تيك أنظمة تركيب مظلات السيارات المصنوعة من الألومنيوم متخصصة في التصنيع والتصميم لتلبية احتياجات تركيبات الأعمدة المختلفة.
مظلة السيارات الشمسية SolFirsTech المصنوعة من سبائك الألومنيوم عالية القوة تلبي متطلبات العملاء من حيث السلامة والكفاءة والجمال. لتحقيق أقصى استفادة من المساحة، تتميز دعامة المظلة بتصميم هيكلي خاص يسمح بركن سيارتين أو أربع سيارات في كل وحدة.
سولفيرز تيك نظام تركيب السقف المثلث تناسب معظم الألواح الشمسية المتوفرة، ويمكن توسيعها بسهولة من التركيبات الصغيرة إلى الكبيرة. سولفيرز تيك كل ذلك له عملية تحكم صارمة لضمان قوة الهيكل المتصاعد وعمر النظام.
هيكل تركيب الألواح الشمسية الأرضي المصنوع من الألومنيوم/الفولاذ المجلفن عالي الجودة
دعامة الطاقة الشمسية لسقف القرميد المائل من SolFirsTech مناسب لتركيب وحدات مؤطرة وغير مؤطرة، مثبتة على السقف المائل. تصميمه الاحترافي يُسهّل ويسرع عملية التركيب. قطع تركيب مسبق عالية الجودة وحلول مُخصصة تُوفّر عليك الوقت والمال.
Ground Screw System is a modern foundation system,using the drilling machine to install which makes it as the most efficient and cost-saving footing solution.It can be widely applied to different soil conditions. Ground screw can be used for many kinds of application, like solar system; timer-fram
صفات ·تقنية التحكم الذكي DSP مع أداء ممتاز · مخرج تيار متردد بموجة جيبية نقية، مع قدرة قوية على التكيف مع الحمل ·وضع العرض LCD+LED، مع إشارة واضحة لحالة تشغيل المعدات ·مع حماية من الحمل الزائد الناتج، وحماية تلقائية متنوعة وأجهزة إنذار · التحكم الذكي في الشحن، ونقاط معلمات الشحن القابلة للبرمجة لتلبية المتطلبات الخاصة للمناسبات المختلفة ·يمكن ضبط البطارية بمعلمات حماية متعددة، مع وظيفة حماية كلمة المرور طلب ·تطبيقات توليد الطاقة الشمسية على نطاق واسع مثل الصناعة والتعدين ·الدفاع عن الحدود ·المناطق الرعوية ·الجزر ·محطات الاتصالات الأساسية معلمات النظام طاقة النظام 10 كيلوواط 15 كيلوواط 20 كيلوواط 30 كيلوواط 50 كيلوواط طاقة الألواح الشمسية 420 واط عدد الألواح الشمسية 24 أجهزة الكمبيوتر الشخصية 36 أجهزة الكمبيوتر الشخصية 48 أجهزة الكمبيوتر الشخصية 72 أجهزة الكمبيوتر الشخصية 120 أجهزة الكمبيوتر الشخصية كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة صندوق مجمع التيار المستمر مجموعة واحدة وحدة التحكم 216 فولت 50 أمبير 216 فولت 75 أمبير 216 فولت 100 أمبير 216 فولت 150 أمبير 348 فولت 150 أمبير بطارية ليثيوم/بطارية حمض الرصاص (جل) 216 فولت 348 فولت سعة البطارية 200 أمبير/ساعة 300 أمبير/ساعة 400 أمبير/ساعة 600 هـ جهد التيار المتردد الداخل للعاكس 304-456 فولت تردد جانب مدخل التيار المتردد العاكس 45-65 هرتز طاقة خرج العاكس المقدرة خارج الشبكة 8 كيلو وات 12 كيلوواط 16 كيلوواط 24 كيلوواط 40 كيلوواط الحد الأقصى للطاقة الظاهرة الناتجة على الجانب خارج الشبكة 10 كيلو فولت أمبير 10 دقائق 15 كيلو فولت أمبير 10 دقائق 20 كيلو فولت أمبير 10 دقائق 30 كيلو فولت أمبير 10 دقائق 50 كيلو فولت أمبير 10 دقائق جهد الخرج المقدر على الجانب خارج الشبكة 3/ن/بي إي،380/400 تردد الإخراج المقدر على الجانب خارج الشبكة 50 هرتز درجة حرارة العمل 0~+40*درجة مئوية طريقة التبريد تبريد الهواء كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة)
المميزات والخصائص قدرة عالية على التكيف قدرة التكيف مع اختلاف التدرج مع التضاريس غير المستوية في اتجاه الشمال الغربي تصل إلى 15% كومة أقل س يوفر تصميم وحدة 2P أساسات الأكوام (حتى 140 قطعة / ميجاوات) ويقلل التكلفة بشكل كبير التوافق متوافق مع وحدات الطاقة الشمسية الخلوية مقاس 182/210 مم إمكانية الوصول خالية من العوائق بين أجهزة التتبع المستقلة، وسهلة البناء والصيانة مصداقية يساعد نظام التحكم المستقل في مراقبة التشغيل، والعثور على نقاط الخطأ في الوقت المناسب، وتقليل فقدان خرج الطاقة التتبع الذكي اضبط زاوية الإمالة بذكاء وفي الوقت المناسب وفقًا لبيانات التضاريس والطقس لزيادة إنتاج الطاقة تصميم معقول يتم ضمان الاستقرار من خلال التصميم الهيكلي الحصري واختبار نفق الرياح الصارم. هيكل التعقب تقنية التتبع متتبع المحور الأفقي الأحادي جهد النظام 1000 فولت/1500 فولت نطاق التتبع ±45°/±60° سرعة الرياح العاملة 18 م/ث (قابلة للتخصيص) أقصى سرعة للرياح 35 م/ث (ASCE 7-10) وحدات لكل متتبع ≤60 وحدة (قابلة للتخصيص) المواد الرئيسية فولاذ مجلفن بالغمس الساخن Q235B/Q355B، مطلي بالزنك-AI-Mg متوسط سمك الطلاء ≥65 ميكرون نظام القيادة محرك الدوران نوع الأساس PHC / أكوام مصبوبة في الموقع / أكوام فولاذية نظام التحكم نظام التحكم وحدة التحكم الدقيقة وضع التتبع التحكم في الوقت بحلقة مغلقة + نظام تحديد المواقع العالمي (GPS) دقة التتبع
صفات · تصميم MCU ثنائي النواة، أداء ممتاز ·يمكن تبديل وضع الطاقة الأساسية (وضع التيار الكهربائي)/وضع توفير الطاقة/وضع البطارية، كما أن التطبيق مرن · مخرج تيار متردد بموجة جيبية نقية، والذي يمكنه التكيف مع أنواع مختلفة من الأحمال · نطاق واسع من جهد الإدخال، خرج عالي الدقة، جهد تلقائي بالكامل وظيفة التثبيت · تعرض وحدة LCD معلمات تشغيل المعدات في الوقت الفعلي، مؤشر واضح لحالة التشغيل · وظيفة الحماية الشاملة (الشحن الزائد للبطارية، والجهد العالي، والجهد المنخفض، والحمل الزائد، والدائرة القصيرة، وارتفاع درجة الحرارة) طلب ·بيت ·مدرسة ·شارع ·الدفاع الحدودي ·المنطقة الرعوية ·المعدات الصناعية ·معدات الاتصالات عبر الأقمار الصناعية ·السفن ومجالات توليد الطاقة الجديدة الأخرى معلمات النظام طاقة النظام 1 كيلو واط 3 كيلوواط 5 كيلوواط 10 كيلوواط 15 كيلوواط 20 كيلوواط طاقة الألواح الشمسية 335 واط 420 واط عدد الألواح الشمسية 3 أجهزة الكمبيوتر الشخصية 9 أجهزة الكمبيوتر الشخصية 12 أجهزة الكمبيوتر الشخصية 24 أجهزة الكمبيوتر الشخصية 36 أجهزة الكمبيوتر الشخصية 48 أجهزة الكمبيوتر الشخصية كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة صندوق مجمع التيار المستمر مجموعة واحدة وحدة التحكم 24 فولت 40 أمبير 48 فولت 60 أمبير 96 فولت 50 أمبير 216 فولت 50 أمبير 216 فولت 75 أمبير 216 فولت 100 أمبير بطارية ليثيوم/بطارية حمض الرصاص (جل) 24 فولت 48 فولت 96 فولت 216 فولت سعة البطارية 200 أمبير/ساعة 250 أمبير/ساعة 200 أمبير/ساعة 300 أمبير/ساعة 400 أمبير/ساعة جهد التيار المتردد الداخل للعاكس 170-275 فولت تردد جانب مدخل التيار المتردد العاكس 45-65 هرتز طاقة خرج العاكس المقدرة خارج الشبكة 0.8 كيلو واط 2. 4 كيلوواط 4 كيلو وات 8 كيلوواط 12 كيلوواط 16 كيلوواط الحد الأقصى للطاقة الظاهرة الناتجة على الجانب خارج الشبكة 1 كيلو فولت أمبير 30 ثانية 3 كيلو فولت أمبير 30 ثانية 5 كيلو فولت أمبير 30 ثانية 10 كيلو فولت أمبير 10 دقائق 15 كيلو فولت أمبير 10 دقائق 20 كيلو فولت أمبير 10 دقائق جهد الخرج المقدر على الجانب خارج الشبكة 1/N/PE، 220 فولت تردد الإخراج المقدر على الجانب خارج الشبكة 50 هرتز درجة حرارة العمل 0 ~ +40 درجة مئوية طريقة التبريد تبريد الهواء كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة المواد المساعدة مجموعة واحدة نوع قوس الطاقة الكهروضوئية قوس من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة) الأحمال الكهربائية لنظام الطاقة الشمسية المستقل عن الشبكة بقدرة 3 كيلوواط المعدات الكهربائية لا. الطاقة (واط) المصروفات اليومية (ساعة) إجمالي استهلاك الكهرباء (واط/ساعة) مروحة مكتب 2 45 5 450 أضواء LED 4 2/3/5Z7 6 204 جهاز التلفاز 1 100 4 400 فرن الميكروويف 600 0.5 300 عصارة 300 0.6 180 ثلاجة 150 24 150*24*0.8=2880 مكيف الهواء 1100 6 1100*6*0.8=5280 إجمالي استهلاك الكهرباء 9694
سلسلة مشابك السقف SolFirsTech-RC الأبعاد (مم) أ ب ج د سولفيرز تيك-RC-01 18 13.5 10.5 10 سولفيرز تيك-RC-0 2 26 12 10.5 18 سولفيرز تيك-RC-0 3 35 21.6 2.5 31.5 سولفيرز تيك-RC-0 4 16.3 16.3 2.5 12 سولفيرز تيك-RC-0 5 15 12.2 10 10 التفاصيل الفنية تثبيت سقف معدني حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/م² زاوية الميل موازية لسطح السقف المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 مادة ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 ضمان 10 سنوات الضمان
