صفات
·تكامل المباني الكهروضوئية، والمظهر الجميل

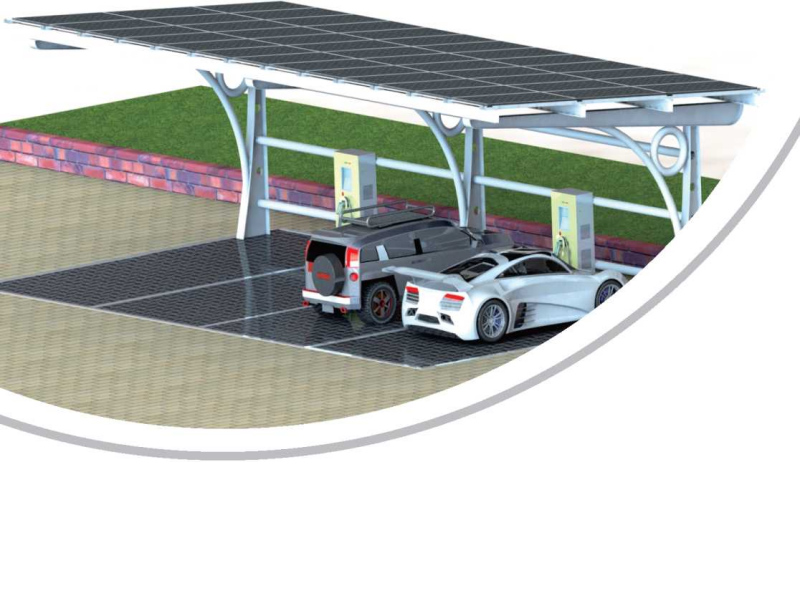

·مزيج ممتاز مع وحدات الطاقة الكهروضوئية للمرآب مع توليد طاقة جيد
·توليد الطاقة الكهروضوئية موفر للطاقة وصديق للبيئة
·لا انبعاثات، لا ضوضاء، لا تلوث
·يمكن توفير الطاقة للشبكة، والحصول على فواتير من الطاقة الشمسية
طلب
·مصنع
·ملجأ
·مبنى تجاري
·مركز المؤتمرات
·مبنى المكاتب
·موقف سيارات مفتوح
·الفندق
معلمات النظام
|
طاقة النظام |
21.45 كيلوواط |
|
طاقة الألواح الشمسية |
550 واط |
|
عدد الألواح الشمسية |
39 片 |
|
كابل التيار المستمر الكهروضوئي |
مجموعة واحدة |
|
موصل MC4 |
مجموعة واحدة |
|
الطاقة الإنتاجية المقدرة للعاكس |
20 كيلوواط |
|
أقصى طاقة ظاهرة للإخراج |
22 كيلو فولت أمبير |
|
جهد الشبكة المقدر |
3/N/PE، 400 فولت |
|
تردد الشبكة المقدر |
50 هرتز |
|
أقصى قدر من الكفاءة |
98. 60% |
|
حماية تأثير الجزيرة |
نعم |
|
حماية التوصيل العكسي للتيار المستمر |
نعم |
|
حماية ماس كهربائي للتيار المتردد |
نعم |
|
حماية تيار التسرب |
نعم |
|
مستوى حماية الدخول |
IP66 |
|
درجة حرارة العمل |
-25~+60 درجة مئوية |
|
طريقة التبريد |
التبريد الطبيعي |
|
أقصى ارتفاع للعمل |
4 كم |
|
تواصل |
4G (اختياري)/WiFi (اختياري) |
|
كابل نحاسي لمخرج التيار المتردد |
مجموعة واحدة |
|
صندوق التوزيع |
مجموعة واحدة |
|
كومة الشحن |
مجموعتان من أكوام شحن التيار المستمر المتكاملة بقدرة 120 كيلو وات |
|
جهد الإدخال والإخراج لكومة الشحن |
جهد الدخل: 380 فولت تيار متردد جهد الخرج: 200-1000 فولت |
|
المواد المساعدة |
مجموعة واحدة |
|
نوع التركيب الكهروضوئي |
تركيب من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة) |
برغي أرضي استخدم الفولاذ الكربوني Q235 مع طلاء HDG بسمك > 80 ميكرومتر، وهو مقاوم للتآكل بشكل ممتاز. تتوفر حلول مصممة خصيصًا. رسم
نظام التركيب العائم بناء نظام التثبيت حامل صندوق التجميع، قنوات الكابل، الممر أنواع القنوات التفاصيل الفنية وصف التصميم: 1. تقليل تبخر الماء، والاستفادة من تأثير تبريد الماء لزيادة توليد الطاقة. 2. القوس مصنوع من سبيكة الألومنيوم ليكون مقاومًا للحريق. 3. سهلة التركيب بدون معدات ثقيلة، آمنة ومريحة للصيانة. تثبيت سطح الماء ارتفاع الموجة السطحية ≤0.5 متر معدل التدفق السطحي ≤0.5 متر/ثانية حمل الرياح ≤36 م/ث حمولة الثلوج ≤0.45 كيلو نيوتن/م² زاوية الميل 0~25 درجة المعايير GB50009-2012،EN1990:2002،ASE7-05،AS/NZS1170،JIS C8955:2017 مادة بولي إيثيلين عالي الكثافة، ألومنيوم مؤكسد AL6005-T5، فولاذ مقاوم للصدأ SUS304 ضمان 10 سنوات الضمان مرجع المشروع
هيكل تركيب الألواح الشمسية الأرضي المصنوع من الألومنيوم/الفولاذ المجلفن عالي الجودة
Ground Screw Pile Foundation Systems is the intelligent alternative fixing method for all types of ground anchor installations requiring a solid footing. Tests conducted in different consistency soil showed a clear advantage in all aspects, from wind loads and lateral pull, to horizontal load and lift, compared to concrete footings which are held in the ground mostly by their own weight.
جهاز تتبع أحادي المحور أفقيًا
جهاز تتبع أحادي المحور أفقيًا
L Feet is an important accessories of Tin Roof Mounting Structure. It is made of aluminum material, with light weight and good appearance.
التفاصيل الفنية تثبيت أرضي حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/م² المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 مادة ألومنيوم AL 6005-T5، فولاذ مجلفن بالغمس الساخن، فولاذ ألومنيوم مغنيسيوم مجلفن ، الفولاذ المقاوم للصدأ SUS304 ضمان 10 سنوات الضمان مرجع المشروع
صفات ·نظام هجين من طاقة الرياح والطاقة الشمسية مستقر وموثوق به ·فعالة من حيث التكلفة · النشر المرن ·نطاق تطبيق متعدد ·تكلفة صيانة منخفضة ·نظام تكامل عالي، مساحة أرض صغيرة طلب ·عرض بحث علمي ·محطة قاعدة الاتصالات ·إمدادات الطاقة المنزلية ·الرصد الهيدرولوجي ·الوقاية من حرائق الغابات ·مركز حراسة الحدود ·إمدادات الطاقة الجزئية معلمات النظام طاقة الألواح الشمسية 200 واط 250 واط 250 واط عدد الألواح الشمسية 2 أجهزة الكمبيوتر الشخصية 4 قطع 6 قطع توربينات الرياح ذات المحور الأفقي 1 كيلو واط 2 كيلوواط 3 كيلوواط كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة وحدة تحكم هجينة لطاقة الرياح والطاقة الشمسية 1 كيلو واط 2 كيلوواط 3 كيلوواط بطارية ليثيوم/بطارية حمض الرصاص (جل) 24 فولت 48 فولت سعة البطارية 200 أمبير/ساعة 200 أمبير/ساعة 300 أمبير/ساعة جهد التيار المتردد الداخل للعاكس 170-275 فولت تردد جانب مدخل التيار المتردد العاكس 45-65 هرتز طاقة خرج العاكس المقدرة خارج الشبكة 1 كيلو واط 2 كيلوواط 3 كيلوواط الحد الأقصى للطاقة الظاهرة الناتجة على الجانب خارج الشبكة 1.2 كيلو فولت أمبير، 30 ثانية 2. 4 كيلو فولت أمبير، 30 ثانية 3. 6 كيلو فولت أمبير، 30 ثانية جهد الخرج المقدر على الجانب خارج الشبكة 1/N/PE، 220 فولت تردد الإخراج المقدر على الجانب خارج الشبكة 50 هرتز وقت التبديل
التفاصيل الفنية وصف التصميم: هذا الحل يوفر تثبيتًا سريعًا مع الحد الأدنى من المكونات . هيكلها خفيف وذو قوة عالية ومرونة جيدة. تثبيت أرضي / سقف خرساني حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/متر 2 زاوية الميل 10° ، 15 درجة ، 20 درجة المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017 مادة ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 / الفولاذ المغطى بالغمس الساخن ضمان 10 سنوات الضمان
تتطلب أسقف البلاط المختلفة خطافات بلاط مختلفة، بناءً على قالب سقف البلاط، يمكنك اختيار الخطاف المناسب حسب نوع السقف لديك.
المميزات والخصائص استقرار عالي دعامات مثلثة وهيكل بسيط لتحقيق استقرار أعلى مصداقية يساعد نظام التحكم المستقل في مراقبة التشغيل، والعثور على نقاط الخطأ في الوقت المناسب، وتقليل فقدان خرج الطاقة التتبع الذكي قم بضبط زاوية الإمالة بذكاء وفي الوقت المناسب وفقًا للتضاريس والطقس هيكل التعقب تقنية التتبع متتبع المحور الواحد المائل جهد النظام 1000 فولت/1500 فولت نطاق التتبع ±45 درجة زاوية الميل السمت 5-25 درجة سرعة الرياح العاملة 18 م/ث (قابلة للتخصيص) أقصى سرعة للرياح 40 م/ثانية (ASCE 7-10) وحدات لكل متتبع وحدات W20 (قابلة للتخصيص) المواد الرئيسية فولاذ مجلفن بالغمس الساخن Q235B/Q355B مطلي بالزنك والألومنيوم والمغنيسيوم متوسط سمك الطلاء ≥65 ميكرون نظام القيادة محرك الدوران نوع الأساس PHC / أكوام مصبوبة في الموقع / أكوام فولاذية نظام التحكم نظام التحكم وحدة التحكم الدقيقة وضع التتبع التحكم في الوقت بحلقة مغلقة + نظام تحديد المواقع العالمي (GPS) دقة التتبع
