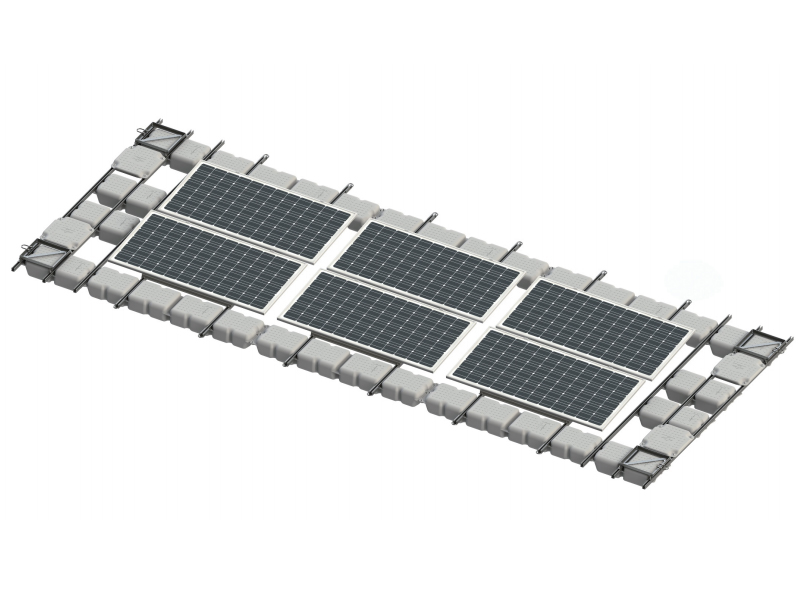

نظام التركيب العائم

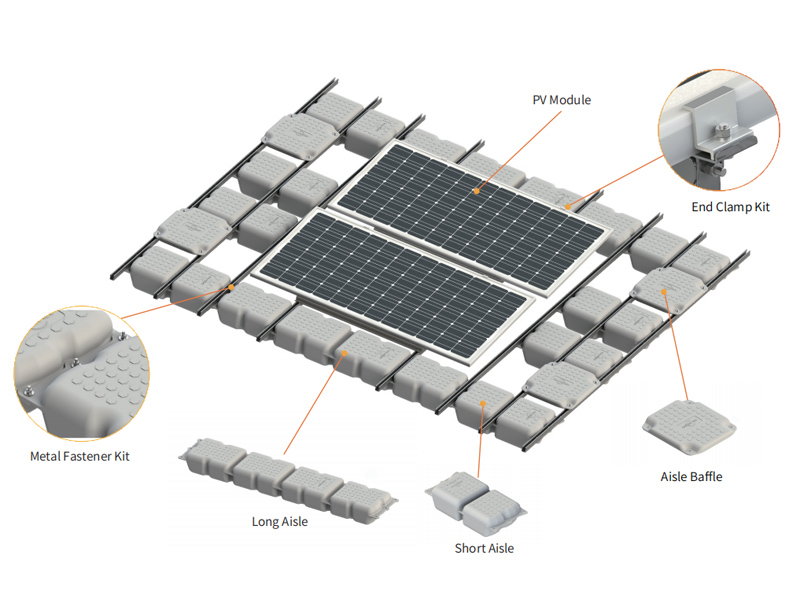

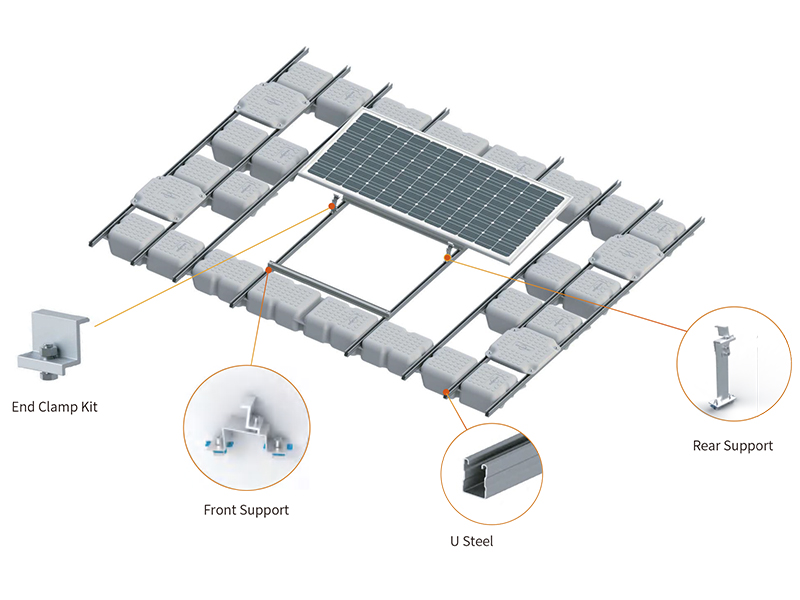

بناء

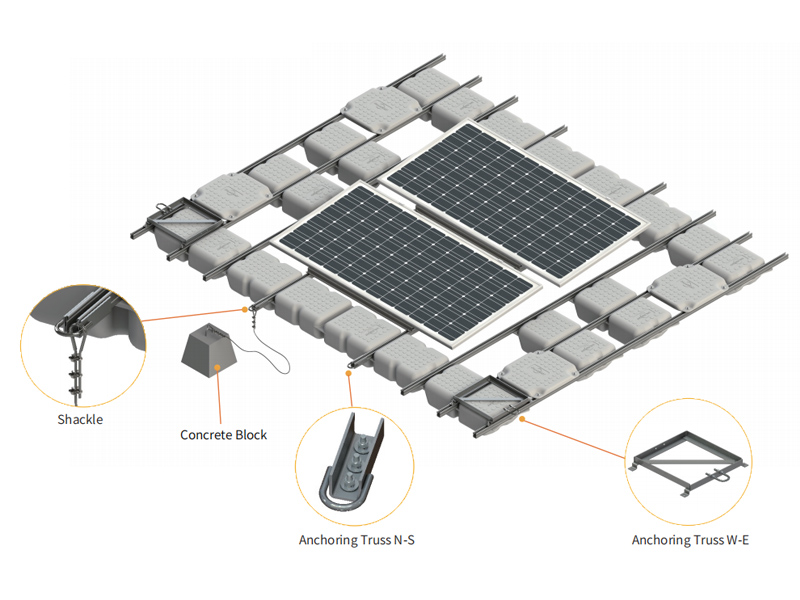

نظام التثبيت

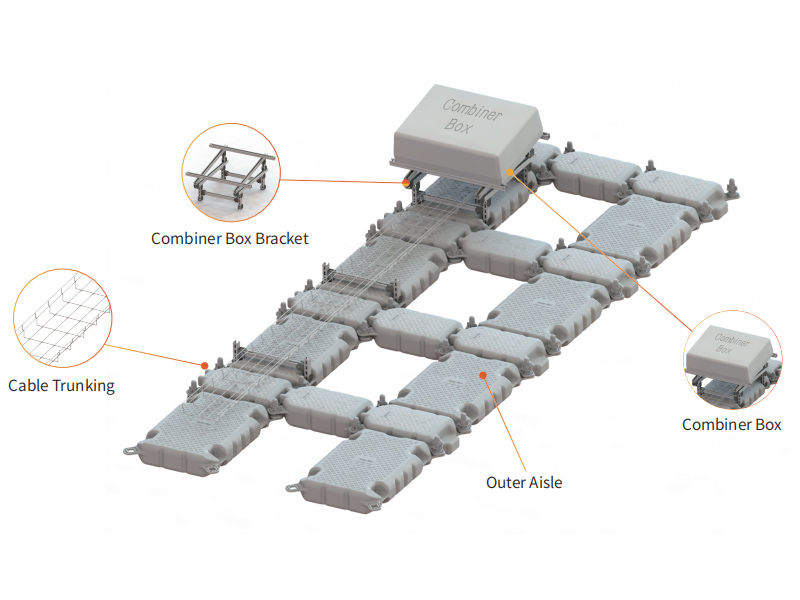

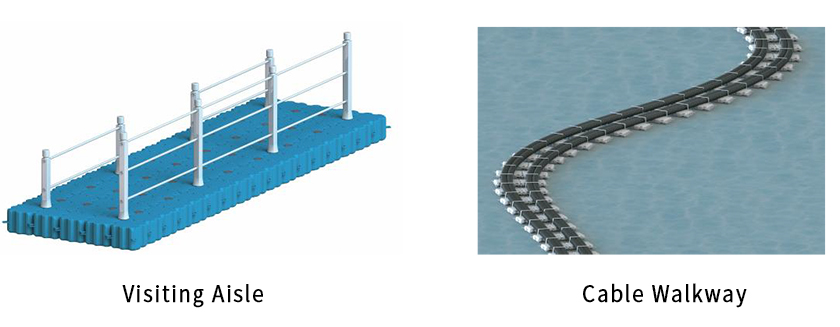

حامل صندوق التجميع، قنوات الكابل، الممر
أنواع القنوات
التفاصيل الفنية
وصف التصميم: 1. تقليل تبخر الماء، والاستفادة من تأثير تبريد الماء لزيادة توليد الطاقة.
2.
القوس مصنوع من سبيكة الألومنيوم ليكون مقاومًا للحريق.
3.
سهلة التركيب بدون معدات ثقيلة، آمنة ومريحة للصيانة.
تثبيت
سطح الماء
ارتفاع الموجة السطحية
≤0.5 متر
معدل التدفق السطحي
≤0.5 متر/ثانية
حمل الرياح
≤36 م/ث
حمولة الثلوج
≤0.45 كيلو نيوتن/م²
زاوية الميل
0~25 درجة
المعايير
GB50009-2012،EN1990:2002،ASE7-05،AS/NZS1170،JIS C8955:2017
مادة
بولي إيثيلين عالي الكثافة، ألومنيوم مؤكسد AL6005-T5، فولاذ مقاوم للصدأ SUS304
ضمان
10
سنوات الضمان

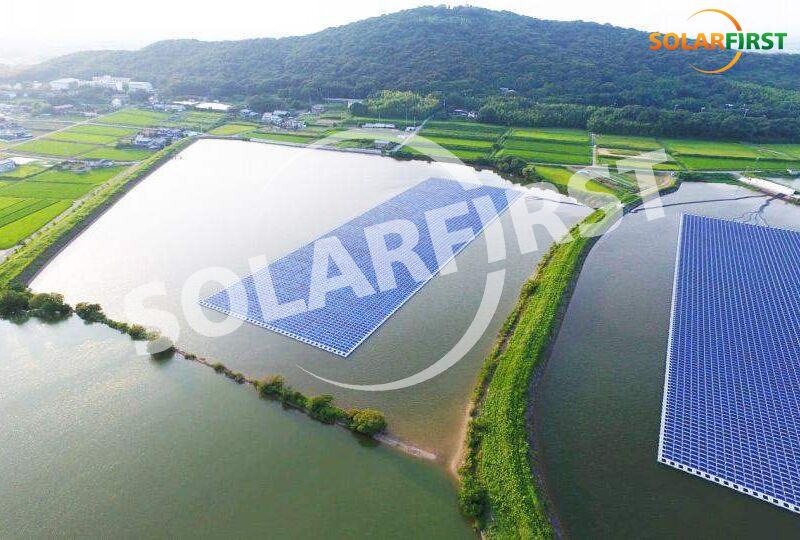

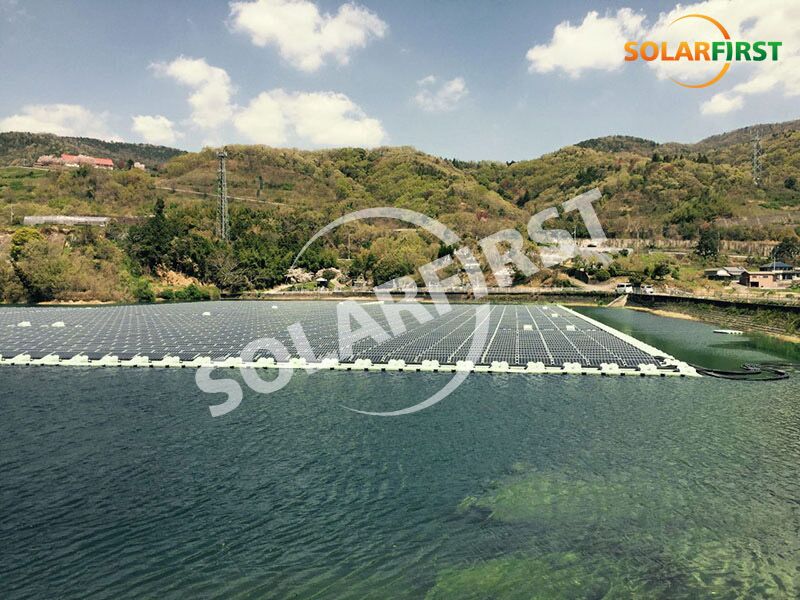

مرجع المشروع
يختلف نظام الطاقة الكهروضوئية العائم على الماء عن مشاريع توليد الطاقة الكهروضوئية على الأرض والسطح. مع تراجع استخدام موارد الأراضي، ستزداد ندرة الأراضي المتاحة لبناء محطات الطاقة الكهروضوئية في المستقبل. في الوقت نفسه، تكتسب مزايا أنظمة الطاقة الكهروضوئية العائمة على الماء اهتمامًا متزايدًا من قطاع الطاقة الكهروضوئية.
تُعد هذه السلسلة من المنتجات حلولاً تركيبية لتثبيت وحدات الطاقة الشمسية الكهروضوئية، والعاكسات، وصناديق التجميع، وأجهزة النقل، والكابلات على المياه، مثل السدود والبحيرات والبرك والخزانات ومناطق هبوط مناجم الفحم.
