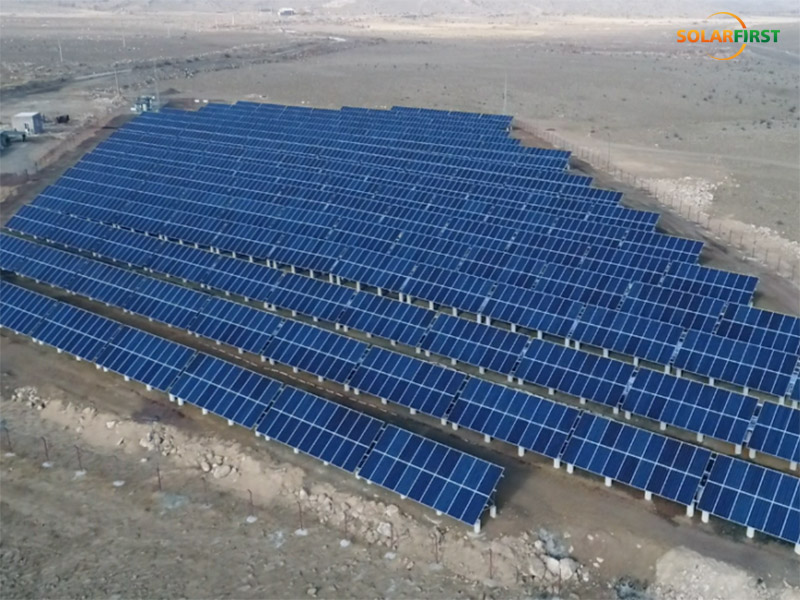

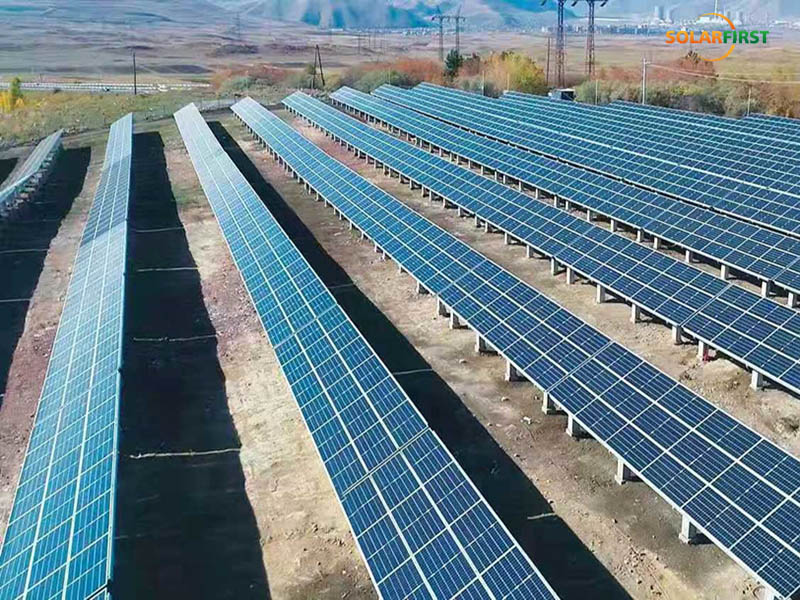

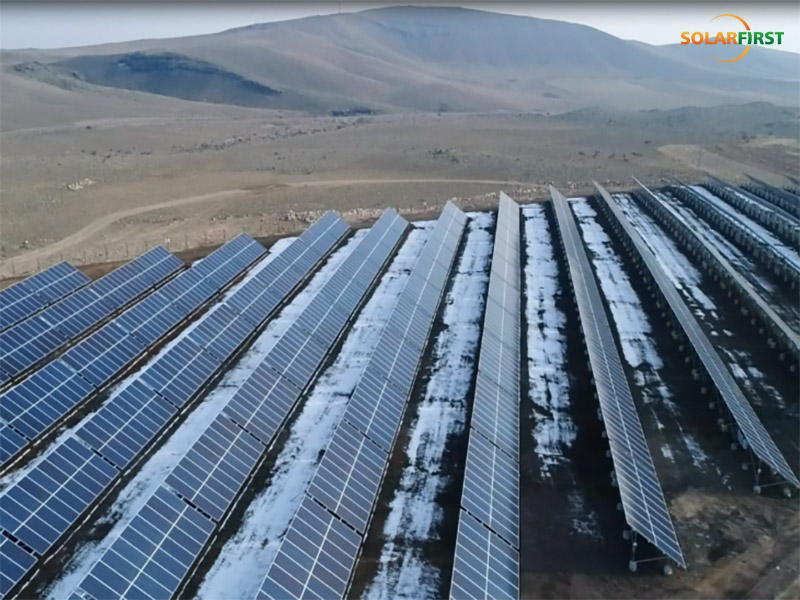

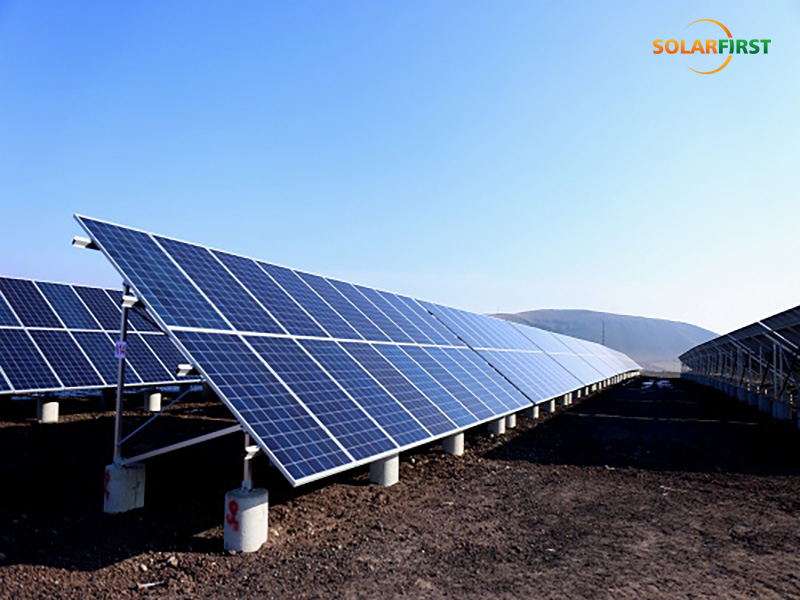

نظام التركيب الأرضي الشمسي يُستخدم في محطات الطاقة الشمسية التجارية الكبيرة المخصصة للمرافق العامة. وهو نظام مُركّب على عمود واحد، وهو مناسب للوحدات الإطارية وغير الإطارية.
دفع:
T/Tمصدر المنتج:
Xiamen Chinaميناء الشحن:
Xiamenالمهلة:
2 weeks
سولفيرز تيك وصف المنتج:
1. نظرة عامة

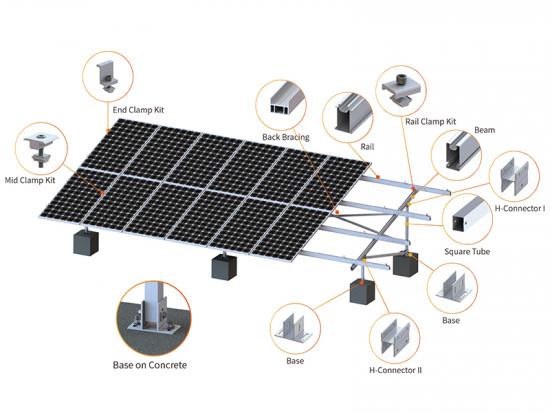

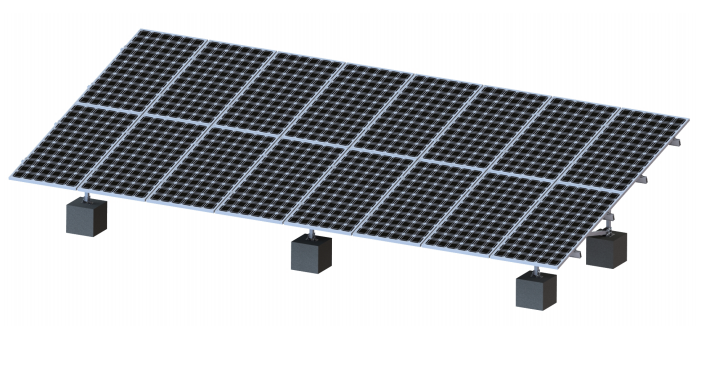

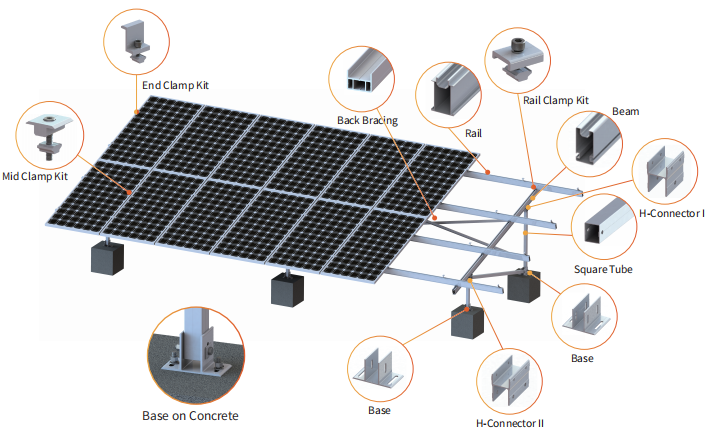

نظام التركيب الأرضي للطاقة الشمسية طُوِّرَ هذا المنتج لتركيب نظام مصفوفة الخلايا الكهروضوئية في المناطق المفتوحة. يتوافق استقراره وسلامته مع ميكانيكا البناء الدولية وقوانين البناء. نظام التثبيت الأرضي يمكن تركيبها على حلول الأساس المختلفة، مثل الخرسانة مع البراغي المدفونة مسبقًا، والدفن المباشر و برغي أرضي . يُجمّع هذا المنتج من الفولاذ المجلفن الساخن وسبائك الألومنيوم المؤكسد، ويتميز بمقاومة ممتازة للتآكل، ومناسب للاستخدام الخارجي. وفقًا للمتطلبات العملية، يمكن تخطيط النظام وتخصيصه في المصنع لتجنب اللحام والقطع الفوري، مما يوفر الوقت والتكلفة.
2. الميزات
1) سهولة التركيب:
التخطيط والتصنيع في المصنع مما يوفر لك الوقت والتكلفة.
2) مرونة كبيرة:
يمكن تخطيط مجموعة الأرض من كيلو وات إلى ميجا وات.
3) الثبات والأمان:
تصميم وفحص الهيكل وفقا لميكانيكا البناء وقوانين البناء.
4) مدة ممتازة:
للاستخدام الخارجي، تم اختيار جميع المواد بحماية عالية الجودة ضد التآكل.
3. المعلمة التقنية الرئيسية
| موقع التثبيت: | حقل مفتوح |
| زاوية الميل: | 10-60 درجة |
| ارتفاع المبنى: | حتى 20 مترًا |
| أقصى مقاومة للرياح: | حتى 60 م/ثانية |
| حمولة الثلوج: | حتى 1.4 كيلو نيوتن/م2 |
| المعايير: | GB50009-2012،EN1990:2002،ASE7-05،AS/NZS1170،JIS C8955:2017،GB50429-2007 |
| مادة: | سبائك الألومنيوم عالية الجودة، الفولاذ المقاوم للصدأ، الفولاذ المجلفن |
| حل الأساس: | الخرسانة مع البراغي المدفونة مسبقًا، والبراغي المدفونة مباشرة، والبراغي الأرضية وما إلى ذلك. |
| لون: | طبيعي أو اختياري |
| مضاد للتآكل: | مؤكسد، مجلفن ساخن |
| ضمان: | 10 سنوات |
| مدة: | أكثر من 20 عامًا |
4. التطبيق
سهل التركيب---يضمن التصميم البسيط والمكونات المجمعة مسبقًا تركيبًا سريعًا وسهلاً.
يتم تطبيق SolFirsTech Roof Standing Seam Clamp على نطاق واسع في مشاريع الأسقف التجارية والسكنية. تم تصميم النظام للأسقف المعدنية، والتي تحظى بشعبية كبيرة لدى العملاء، حيث تجعل المجموعة الواسعة من المكونات المختلفة من الممكن ربط جميع أنواع الوحدات تقريبًا.
صفات ·تقنية التحكم الذكي DSP مع أداء ممتاز · مخرج تيار متردد بموجة جيبية نقية، مع قدرة قوية على التكيف مع الحمل ·وضع العرض LCD+LED، مع إشارة واضحة لحالة تشغيل المعدات ·مع حماية من الحمل الزائد الناتج، وحماية تلقائية متنوعة وأجهزة إنذار · التحكم الذكي في الشحن، ونقاط معلمات الشحن القابلة للبرمجة لتلبية المتطلبات الخاصة للمناسبات المختلفة ·يمكن ضبط البطارية بمعلمات حماية متعددة، مع وظيفة حماية كلمة المرور طلب ·تطبيقات توليد الطاقة الشمسية على نطاق واسع مثل الصناعة والتعدين ·الدفاع عن الحدود ·المناطق الرعوية ·الجزر ·محطات الاتصالات الأساسية معلمات النظام طاقة النظام 10 كيلوواط 15 كيلوواط 20 كيلوواط 30 كيلوواط 50 كيلوواط طاقة الألواح الشمسية 420 واط عدد الألواح الشمسية 24 أجهزة الكمبيوتر الشخصية 36 أجهزة الكمبيوتر الشخصية 48 أجهزة الكمبيوتر الشخصية 72 أجهزة الكمبيوتر الشخصية 120 أجهزة الكمبيوتر الشخصية كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة صندوق مجمع التيار المستمر مجموعة واحدة وحدة التحكم 216 فولت 50 أمبير 216 فولت 75 أمبير 216 فولت 100 أمبير 216 فولت 150 أمبير 348 فولت 150 أمبير بطارية ليثيوم/بطارية حمض الرصاص (جل) 216 فولت 348 فولت سعة البطارية 200 أمبير/ساعة 300 أمبير/ساعة 400 أمبير/ساعة 600 هـ جهد التيار المتردد الداخل للعاكس 304-456 فولت تردد جانب مدخل التيار المتردد العاكس 45-65 هرتز طاقة خرج العاكس المقدرة خارج الشبكة 8 كيلو وات 12 كيلوواط 16 كيلوواط 24 كيلوواط 40 كيلوواط الحد الأقصى للطاقة الظاهرة الناتجة على الجانب خارج الشبكة 10 كيلو فولت أمبير 10 دقائق 15 كيلو فولت أمبير 10 دقائق 20 كيلو فولت أمبير 10 دقائق 30 كيلو فولت أمبير 10 دقائق 50 كيلو فولت أمبير 10 دقائق جهد الخرج المقدر على الجانب خارج الشبكة 3/ن/بي إي،380/400 تردد الإخراج المقدر على الجانب خارج الشبكة 50 هرتز درجة حرارة العمل 0~+40*درجة مئوية طريقة التبريد تبريد الهواء كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة)
صفات ·عدسة حاصلة على براءة اختراع، وتوزيع ضوء جناح الخفاش، ويتم توزيع الضوء بشكل جيد ·نظام تحكم ذكي لتقليل استهلاك الطاقة للمصباح بأكمله ·المصباح بأكمله سهل التجميع وسهل الصيانة ·أوقات دورة عالية، اقتصادية وعملية طلب ·حديقة ·ساحة ·مدينة صناعية وطريق ريفي ·طريق سريع مواصفات مصابيح الشوارع الشمسية طاقة الألواح الشمسية 85 و± 15% 1 20 و± 15% 150 و± 15% 240 و± 15% 240 و± 15% سعة البطارية 12 فولت/1 00 اه 12 فولت/1 50 أهكس2 12 فولت/1 00 أهكس2 12 فولت/ 150 أهكس2 نوع البطارية بطاريات الرصاص الحمضية (جل) قوة الإضاءة الرئيسية 30 واط 40 واط 50 واط 80 واط 100 واط درجة حرارة اللون 400 0 ك ارتفاع المصباح بالكامل 6.0 متر 7.0 متر 8.0 متر 9.0 متر 9.0 متر درجة حرارة التشغيل -20 درجة مئوية ~ 55 درجة مئوية قوة مقاومة للرياح 27 م/ث ( درجة الرياح 10 ) أيام ممطرة 5~7 أيام
موقع التثبيت سَطح يكتب قابل للتعديل مقاس مخصص لون طبيعة مادة SUS304 شهادة ايزو 9001 الضمان عمر خدمة 10 سنوات و20 سنة
التفاصيل الفنية وصف التصميم: هذا الحل يوفر تثبيتًا سريعًا مع الحد الأدنى من المكونات . هيكلها خفيف وذو قوة عالية ومرونة جيدة. تثبيت أرضي / سقف خرساني حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/متر 2 زاوية الميل 10° ، 15 درجة ، 20 درجة المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017 مادة ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 / الفولاذ المغطى بالغمس الساخن ضمان 10 سنوات الضمان
نظام تركيب الطاقة الشمسية على أرضية من أكوام فولاذية مُصمم لتركيب 4 أو 6 أو 8 أو 10 ألواح لكل عمود، مما يوفر فعالية ومرونة ومتانة طويلة الأمد. استخدم أدواتنا المُجهزة مسبقًا لتركيب الأعمدة والسكك والمشابك، مما يضمن سهولة التركيب وتوفير الوقت والجهد.
صفات ·تكامل المباني الكهروضوئية، والمظهر الجميل ·مزيج ممتاز مع وحدات الطاقة الكهروضوئية للمرآب مع توليد طاقة جيد ·توليد الطاقة الكهروضوئية موفر للطاقة وصديق للبيئة ·لا انبعاثات، لا ضوضاء، لا تلوث ·يمكن توفير الطاقة للشبكة، والحصول على فواتير من الطاقة الشمسية طلب ·مصنع ·ملجأ ·مبنى تجاري ·مركز المؤتمرات ·مبنى المكاتب ·موقف سيارات مفتوح ·الفندق معلمات النظام طاقة النظام 21.45 كيلوواط طاقة الألواح الشمسية 550 واط عدد الألواح الشمسية 39 片 كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة الطاقة الإنتاجية المقدرة للعاكس 20 كيلوواط أقصى طاقة ظاهرة للإخراج 22 كيلو فولت أمبير جهد الشبكة المقدر 3/N/PE، 400 فولت تردد الشبكة المقدر 50 هرتز أقصى قدر من الكفاءة 98. 60% حماية تأثير الجزيرة نعم حماية التوصيل العكسي للتيار المستمر نعم حماية ماس كهربائي للتيار المتردد نعم حماية تيار التسرب نعم مستوى حماية الدخول IP66 درجة حرارة العمل -25~+60 درجة مئوية طريقة التبريد التبريد الطبيعي أقصى ارتفاع للعمل 4 كم تواصل 4G (اختياري)/WiFi (اختياري) كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة كومة الشحن مجموعتان من أكوام شحن التيار المستمر المتكاملة بقدرة 120 كيلو وات جهد الإدخال والإخراج لكومة الشحن جهد الدخل: 380 فولت تيار متردد جهد الخرج: 200-1000 فولت المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة)
تجمع حلول الجدران الزجاجية الكهروضوئية من سلسلة SolFirsTechPVROOM بين هيكل المبنى وتوليد الطاقة، وتوفر خصائص مقاومة الرياح والثلج والماء ونفاذية الضوء. تتميز هذه السلسلة بهيكل مدمج ومظهر رائع وقدرتها العالية على التكيف مع معظم المواقع. حائط الستارة + الطاقة الشمسية الكهروضوئية، بديل صديق للبيئة لنظام حائط الستارة الزجاجي.
صفات ·متكامل، تركيب وصيانة بسيطة، تكلفة تشغيل منخفضة، كفاءة عالية والسلامة والاقتصادية والعملية · ضخ المياه من الآبار العميقة لري الأراضي الزراعية أو الشرب، مما يحل المشكلة بشكل فعال مشكلة إمدادات المياه في المناطق التي تفتقر إلى المياه والكهرباء · توليد الطاقة الكهروضوئية لا يسبب ضوضاء ولا مخاطر عامة أخرى، كما أنه يوفر الطاقة، صديقة للبيئة ومجموعة واسعة من التطبيقات طلب ·مناطق نقص المياه ونقص الطاقة ·مضخ للمياه العميقة مواصفات نظام ضخ التيار المتردد بالطاقة الشمسية طاقة الألواح الشمسية 1800 واط 2400 واط 3400 واط 4500 واط 6000 واط 8500 واط 13500 واط 22500 واط 31550 واط 40800 واط جهد اللوحة الشمسية 210-450 فولت 350-800 فولت القدرة المقدرة لمضخة المياه 1100 واط 1500 واط 220 0 واط 30 00 واط 4 000 واط 5500 واط 9000 واط 15000 واط 22000 واط 30000 واط الجهد المقدر لمضخة المياه تيار متردد 220 فولت تيار متردد 380 فولت أقصى رفع لمضخة المياه 120 مترًا 110 م 235 مترًا 120 مترًا 105 م 220 مترًا 100 متر 160 مترًا 210 متر 245 مترًا الحد الأقصى لتدفق مضخة المياه 3.8 3 /ح 5 أمتار 3 /ح 10 م 3 /ح 18 مترًا 3 /ح 10 أمتار 3 /ح 53 مترًا 3 /ح 75 مترًا 3 /ح القطر الخارجي لمضخة المياه 3 بوصة 4 بوصة 6 بوصة قطر مخرج المضخة 1 بوصة 1.25 بوصة 1.5 بوصة 2 بوصة 1.5 بوصة 3 بوصة مادة مضخة المياه الفولاذ المقاوم للصدأ وسط نقل المضخة ماء نوع التركيب الكهروضوئي التركيب الأرضي
تركيب سهل، جميع أنواع طول كومة المسمار الأرضي المجلفن بالغمس الساخن.
يختلف نظام الطاقة الكهروضوئية العائم على الماء عن مشاريع توليد الطاقة الكهروضوئية على الأرض والسطح. مع تراجع استخدام موارد الأراضي، ستزداد ندرة الأراضي المتاحة لبناء محطات الطاقة الكهروضوئية في المستقبل. في الوقت نفسه، تكتسب مزايا أنظمة الطاقة الكهروضوئية العائمة على الماء اهتمامًا متزايدًا من قطاع الطاقة الكهروضوئية.
