رقم الصنف.:
SF-AR-001دفع:
L/C, T/T, D/P, Western Union, Paypalمصدر المنتج:
Fujian, Chinaاللون:
Normalميناء الشحن:
Xiamenالمهلة:
within 15-30 working daysدعامة مثلثة قابلة للتعديل للسقف المسطح
سولفيرز تيك نظام التركيب القابل للتعديل مناسب لمعظم الألواح الشمسية المتوفرة، ويمكن توسيعه بسهولة من تركيبات صغيرة إلى كبيرة. صُمم ليتحمل الظروف الجوية القاسية، متوافقًا مع معايير أحمال الهياكل الدولية. خضعت مكونات الدعم الرئيسية لاختبارات لضمان هيكله وقدرته على تحمل الأحمال. بدءًا من اختيار المواد الخام، مرورًا بالتوريد، وصولًا إلى عملية الإنتاج، تخضع SolFirsTech لعملية رقابة صارمة لضمان متانة هيكل التركيب وعمر النظام.
تحديد
|
موقع التثبيت: |
سقف من البلاط المائل أو الأردواز أو القوباء المنطقية |
|
زاوية الميل:R |
السقف (10-60 درجة) |
|
أقصى سرعة للرياح: |
60 م / ث |
|
حمل الثلوج: |
في حدود 1.4 كيلو نيوتن/م2 |
|
الوحدة القابلة للتطبيق: |
مؤطرة أو بدون إطار |
|
اتجاه اللوحة الشمسية: |
أفقي أو عمودي |
|
مادة: |
الألومنيوم 6005-T5 والفولاذ المقاوم للصدأ 304 |
|
سنوات الضمان: |
10 سنوات |
|
سنوات الخدمة: |
حوالي 25 سنة |
|
لون: |
اللون الطبيعي (فضي) أو حسب الطلب |
|
إعداد السطح: |
الأكسدة، الفولاذ المقاوم للصدأ |
مزايا سولفيرز تيك نظام التركيب القابل للتعديل
1. التثبيت السريع: تصميم احترافي وأكثر من 50٪ مجمعة مسبقًا.
2. سعر جيد: جودة عالية وبأسعار تنافسية للغاية.
3. جودة عالية : إن مراقبة الجودة الصارمة وفقًا لمعيار ISO 9001 للمواد والمنتجات النهائية تضمن القوة المثالية والعمر الطويل لتركيبك.
4. تطبيق متعدد الاستخدامات : مع مجموعة كاملة من خطافات وأقواس السقف الطاقة الشمسية أولاً تركيب سقف قابل للتعديل النظام مناسب لمعظم أنواع الأسقف، بما في ذلك سقف من البلاط المائل سقف معدني، سقف خرساني وحتى سقف من الأردواز.
5. توافق رائع : تم تصميمه كنظام عالمي لتركيب الألواح الكهروضوئية، Solar First نظام تثبيت السقف القابل للتعديل متوافق مع معظم وحدات الطاقة الشمسية المؤطرة وغير المؤطرة الرئيسية الموجودة في السوق.
6. عمر طويل : جميع مكونات التركيب الهيكلية مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة وسبائك الألومنيوم المؤكسد، وهي مقاومة للغاية للتآكل ومصممة لعمر خدمة يصل إلى عشرين عامًا ومدعومة بضمان لمدة عشر سنوات
7. انخفاض تكلفة العمالة : تجعل الأجزاء الملكية الحصرية تصميم الهيكل بسيطًا للغاية وسهل التركيب، والأجزاء المجمعة مسبقًا بواسطة مصنع SolFirsTech Energy تجعل نظام تركيب الطاقة الكهروضوئية آمنًا وفعالًا من حيث التكلفة.
8. تصميم مخصص: مع مهندسينا الأكثر احترافًا، SolFirsTech نظام تثبيت السقف القابل للتعديل يمكن تخصيصها حسب احتياجات العملاء لجعلها قابلة للتعديل أو مثلث ثابت.

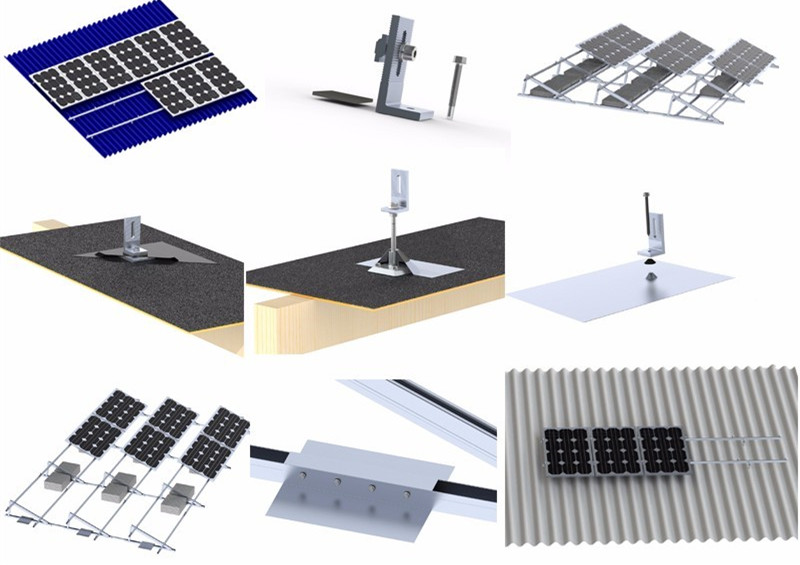

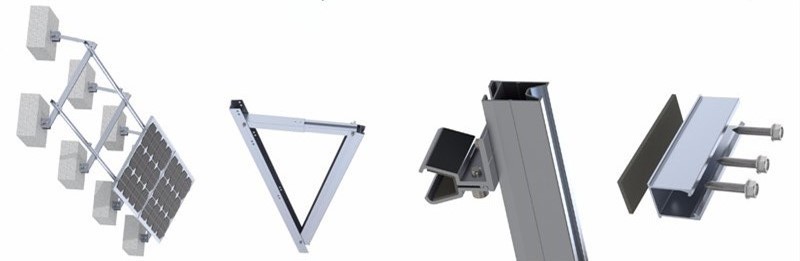

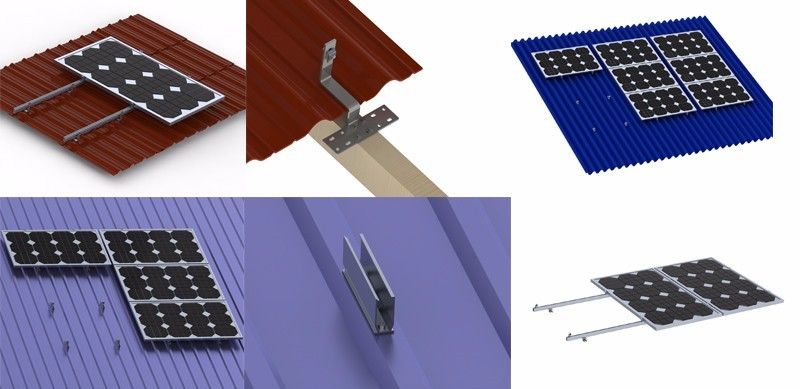

سولفيرز تيك للطاقة عرض المنتج

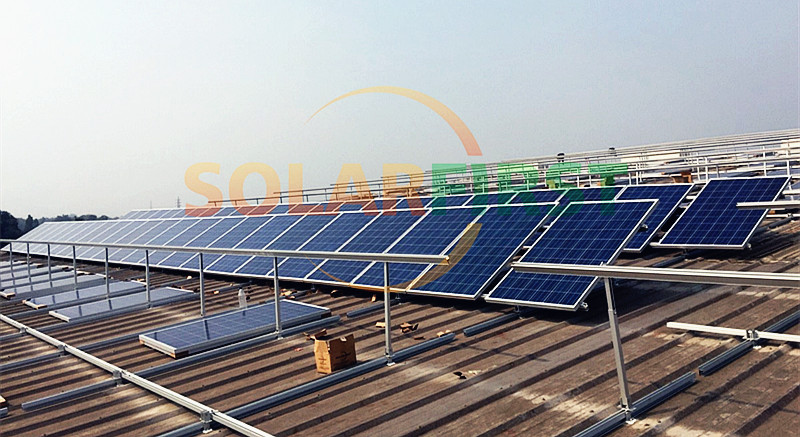

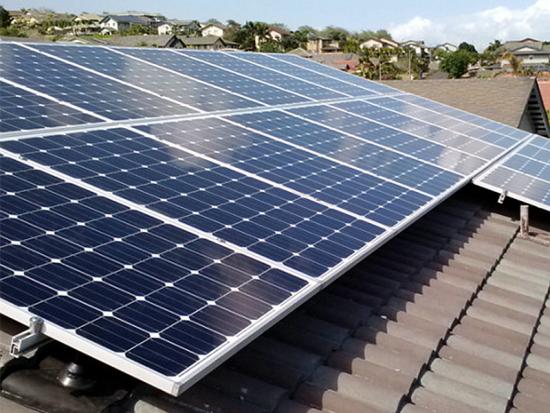

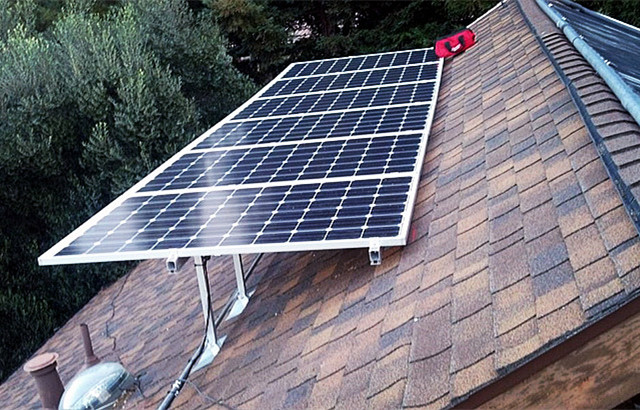

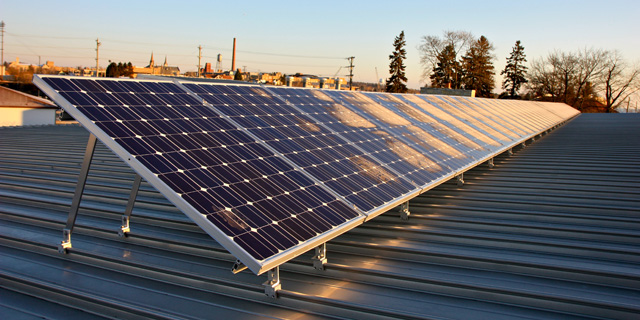

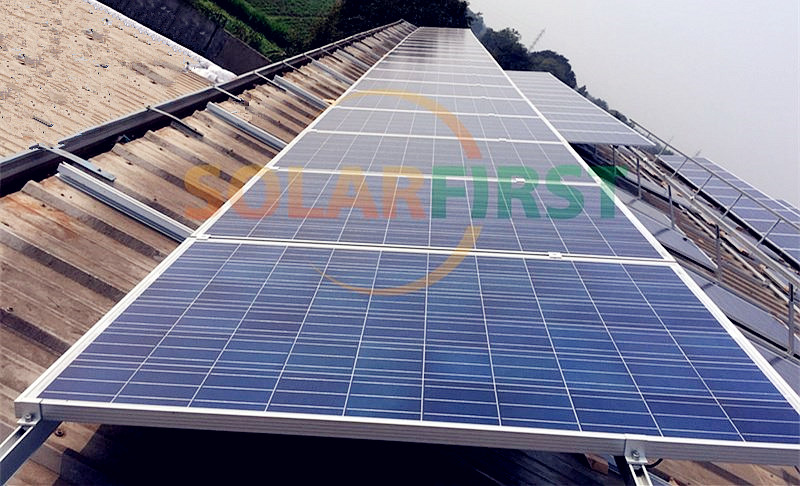

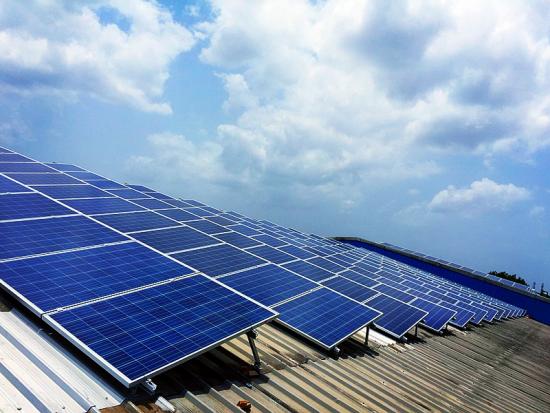

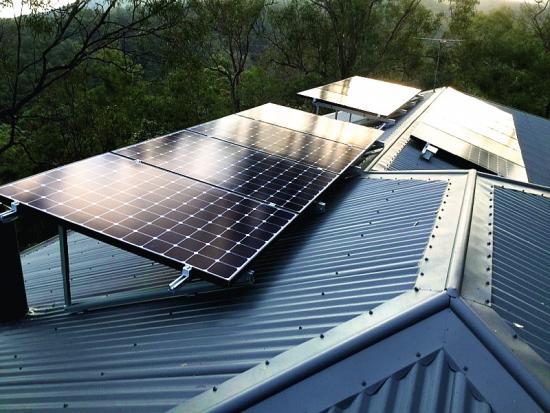

حالات ل نظام التثبيت القابل للتعديل SolFirsTech Energy

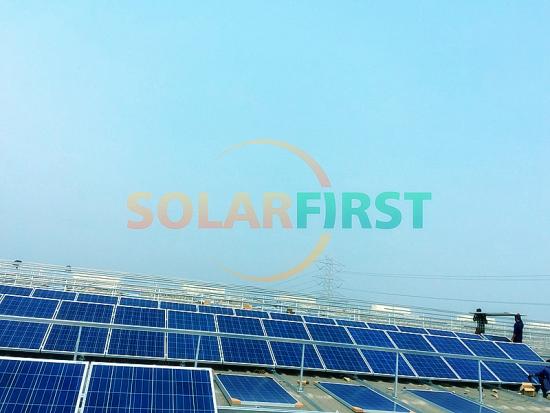

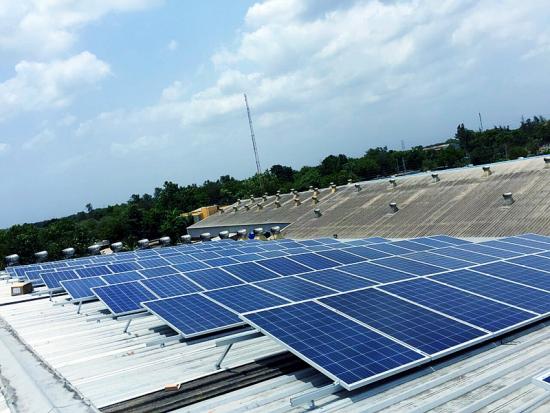

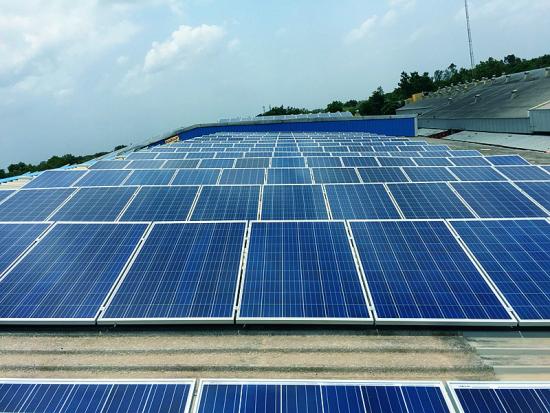

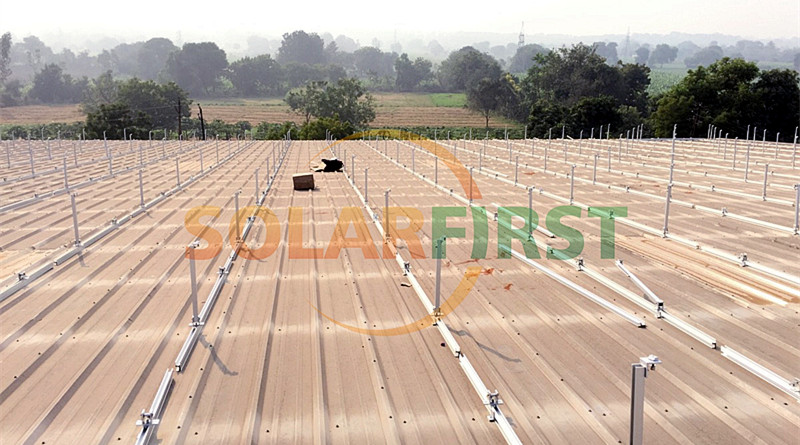

نظام التثبيت القابل للتعديل SolFirsTech Energy في الهند
نظام تركيب الألواح الشمسية المثلثة القابلة للتعديل على السطح المسطح صُمم بمرونة عالية، سواءً لأنظمة الطاقة الشمسية المنزلية أو التجارية. يتميز بصغر حجمه وخفته مقارنةً بألواح السقف.
التفاصيل الفنية وصف التصميم: هذا الحل قابل للتطبيق أيضًا على الأسطح الأرضية أو الخرسانية ذات الميل الصغير. هيكل خفيف، قوة قوية، مرونة جيدة، يمكن للعميل اختيار زاوية الميل وفقًا لاحتياجات المشروع. تثبيت أرضي/سقف خرساني حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/م² زاوية الميل 5~60 ° المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 مادة ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 ضمان 10 سنوات الضمان
مثلث نظام تركيب السقف حامل الطاقة الشمسية القابل للتعديل تناسب معظم الألواح الشمسية المتوفرة، ويمكن توسيعها بسهولة من التركيبات الصغيرة إلى الكبيرة. تتمتع شركة SolFirsTech بعملية تحكم صارمة لضمان قوة الهيكل المتصاعد وعمر النظام.
يتم تطبيق SolFirsTech Roof Standing Seam Clamp على نطاق واسع في مشاريع الأسقف التجارية والسكنية. تم تصميم النظام للأسقف المعدنية، والتي تحظى بشعبية كبيرة لدى العملاء، حيث تجعل المجموعة الواسعة من المكونات المختلفة من الممكن ربط جميع أنواع الوحدات تقريبًا.
التفاصيل الفنية تثبيت سقف من البلاط حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/م² زاوية الميل موازية لسطح السقف المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 مادة الفولاذ المقاوم للصدأ SUS304 ضمان 10 سنوات الضمان
موقع التثبيت سَطح يكتب قابل للتعديل مقاس مخصص لون طبيعة مادة SUS304 شهادة ايزو 9001 الضمان عمر خدمة 10 سنوات و20 سنة
أحد أفضل الأشياء التي يمكنك القيام بها لتحقيق النجاح الطويل الأمد لنظام الطاقة الكهروضوئية (PV) هو إعطاء الأولوية لإدارة الأسلاك أثناء عملية التثبيت. سولفيرز تيك-CC-01 سولفيرز تيك-CC-02 سولفيرز تيك-CC-03 سولفيرز تيك-CC-04 سولفيرز تيك-CC-05
نظام التركيب العائم بناء نظام التثبيت حامل صندوق التجميع، قنوات الكابل، الممر أنواع القنوات التفاصيل الفنية وصف التصميم: 1. تقليل تبخر الماء، والاستفادة من تأثير تبريد الماء لزيادة توليد الطاقة. 2. القوس مصنوع من سبيكة الألومنيوم ليكون مقاومًا للحريق. 3. سهلة التركيب بدون معدات ثقيلة، آمنة ومريحة للصيانة. تثبيت سطح الماء ارتفاع الموجة السطحية ≤0.5 متر معدل التدفق السطحي ≤0.5 متر/ثانية حمل الرياح ≤36 م/ث حمولة الثلوج ≤0.45 كيلو نيوتن/م² زاوية الميل 0~25 درجة المعايير GB50009-2012،EN1990:2002،ASE7-05،AS/NZS1170،JIS C8955:2017 مادة بولي إيثيلين عالي الكثافة، ألومنيوم مؤكسد AL6005-T5، فولاذ مقاوم للصدأ SUS304 ضمان 10 سنوات الضمان مرجع المشروع
مشابك الألواح الشمسية ذات الأغشية الرقيقة، مقاس 80 مم، 120 مم، 150 مم. تطبيق للوحدة وحدة شمسية ذات غشاء رقيق بدون إطار مقاس 6-9 مم.
صفات · إمداد طاقة غير منقطع، والتبديل في غضون 20 مللي ثانية، وتقليل الذروة وملء الوديان · أوضاع عمل متعددة، بحيث يصل معدل الاستخدام الذاتي إلى 95% · كفاءة عالية في الشحن والتفريغ، مما يحسن الفوائد الاقتصادية للنظام · متوافق مع بطاريات الرصاص الحمضية والليثيوم، ويمكنه مطابقة الحلول الاقتصادية في أسواق مختلفة ·وظيفة إدارة BMS الذكية لتحسين موثوقية البطارية ·استخدام تقنية عزل التردد العالي لجعل النظام أكثر أمانًا وإطالة عمر الخدمة · 24- إدارة الطاقة الذكية لمدة ساعة، وجهاز التحكم عن بعد بضغطة زر واحدة ووظيفة الترقية، فهم في الوقت الحقيقي لحالة محطات الطاقة الكهروضوئية طلب · الأماكن التي لا تتوفر فيها طاقة احتياطية بسبب انقطاع التيار الكهربائي أو الاستخدام الذاتي للطاقة الشمسية ·الأماكن التي يكون فيها سعر الكهرباء للاستخدام الذاتي أعلى من سعر الشبكة ·الأماكن التي يكون فيها سعر ذروة الكهرباء أعلى من سعر الكهرباء العادي معلمات النظام طاقة الألواح الشمسية 400 واط جهد اللوحة الشمسية 41 فولت عدد الألواح الشمسية 12 أجهزة الكمبيوتر الشخصية 14 قطعة 20 أجهزة الكمبيوتر الشخصية كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة جهد البطارية 48 فولت سعة البطارية 100 أمبير ح 200 أمبير/ساعة طريقة اتصال البطارية CAN/RS485 طاقة خرج العاكس المقدرة خارج الشبكة 3 كيلوواط 5 كيلوواط الحد الأقصى للطاقة الظاهرة الناتجة على الجانب خارج الشبكة 4. 5 كيلو فولت أمبير، 10 ثوانٍ 7 كيلو فولت أمبير، 10 ثانية جهد الخرج المقدر على الجانب خارج الشبكة 1/N/PE، 220 فولت تردد الإخراج المقدر على الجانب خارج الشبكة 50 هرتز وقت التبديل خارج الشبكة أقل من 20 مللي ثانية القدرة الإنتاجية المقدرة للعاكس المتصل بالشبكة 3 كيلوواط 3.6 كيلو واط 4.6 كيلو واط 5 كيلوواط 6 كيلوواط الحد الأقصى للطاقة الظاهرة الناتجة على جانب اتصال الشبكة 3.3 كيلو فولت أمبير 4 كيلو فولت أمبير 4.6 كيلو فولت أمبير 5.5 كيلو فولت أمبير 6 كيلو فولت أمبير جهد الخرج المقدر على جانب الشبكة 1/ن/بي إي، 220 فولت تردد الإخراج المقدر على جانب الشبكة 50 هرتز درجة حرارة العمل -25 ~ +60 درجة مئوية طريقة التبريد التبريد الطبيعي أقصى ارتفاع للعمل 3 كيلوواط كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني ( مجموعة واحدة )
خطوات التثبيت التفاصيل الفنية وصف التصميم: يسمح هذا الحل للألواح الشمسية بتوليد الطاقة من ضوء الشمس، في حين أن هيكلها السفلي توفر بيئة مناسبة لنمو المحاصيل والفطريات الصالحة للأكل والثروة الحيوانية. تثبيت أرضي مؤسسة برغي أرضي / خرسانة حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/م² المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 مادة ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 ضمان 10 سنوات الضمان مرجع المشروع
صفات · تصميم MCU ثنائي النواة، أداء ممتاز ·يمكن تبديل وضع الطاقة الأساسية (وضع التيار الكهربائي)/وضع توفير الطاقة/وضع البطارية، كما أن التطبيق مرن · مخرج تيار متردد بموجة جيبية نقية، والذي يمكنه التكيف مع أنواع مختلفة من الأحمال · نطاق واسع من جهد الإدخال، خرج عالي الدقة، جهد تلقائي بالكامل وظيفة التثبيت · تعرض وحدة LCD معلمات تشغيل المعدات في الوقت الفعلي، مؤشر واضح لحالة التشغيل · وظيفة الحماية الشاملة (الشحن الزائد للبطارية، والجهد العالي، والجهد المنخفض، والحمل الزائد، والدائرة القصيرة، وارتفاع درجة الحرارة) طلب ·بيت ·مدرسة ·شارع ·الدفاع الحدودي ·المنطقة الرعوية ·المعدات الصناعية ·معدات الاتصالات عبر الأقمار الصناعية ·السفن ومجالات توليد الطاقة الجديدة الأخرى معلمات النظام طاقة النظام 1 كيلو واط 3 كيلوواط 5 كيلوواط 10 كيلوواط 15 كيلوواط 20 كيلوواط طاقة الألواح الشمسية 335 واط 420 واط عدد الألواح الشمسية 3 أجهزة الكمبيوتر الشخصية 9 أجهزة الكمبيوتر الشخصية 12 أجهزة الكمبيوتر الشخصية 24 أجهزة الكمبيوتر الشخصية 36 أجهزة الكمبيوتر الشخصية 48 أجهزة الكمبيوتر الشخصية كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة صندوق مجمع التيار المستمر مجموعة واحدة وحدة التحكم 24 فولت 40 أمبير 48 فولت 60 أمبير 96 فولت 50 أمبير 216 فولت 50 أمبير 216 فولت 75 أمبير 216 فولت 100 أمبير بطارية ليثيوم/بطارية حمض الرصاص (جل) 24 فولت 48 فولت 96 فولت 216 فولت سعة البطارية 200 أمبير/ساعة 250 أمبير/ساعة 200 أمبير/ساعة 300 أمبير/ساعة 400 أمبير/ساعة جهد التيار المتردد الداخل للعاكس 170-275 فولت تردد جانب مدخل التيار المتردد العاكس 45-65 هرتز طاقة خرج العاكس المقدرة خارج الشبكة 0.8 كيلو واط 2. 4 كيلوواط 4 كيلو وات 8 كيلوواط 12 كيلوواط 16 كيلوواط الحد الأقصى للطاقة الظاهرة الناتجة على الجانب خارج الشبكة 1 كيلو فولت أمبير 30 ثانية 3 كيلو فولت أمبير 30 ثانية 5 كيلو فولت أمبير 30 ثانية 10 كيلو فولت أمبير 10 دقائق 15 كيلو فولت أمبير 10 دقائق 20 كيلو فولت أمبير 10 دقائق جهد الخرج المقدر على الجانب خارج الشبكة 1/N/PE، 220 فولت تردد الإخراج المقدر على الجانب خارج الشبكة 50 هرتز درجة حرارة العمل 0 ~ +40 درجة مئوية طريقة التبريد تبريد الهواء كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة المواد المساعدة مجموعة واحدة نوع قوس الطاقة الكهروضوئية قوس من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة) الأحمال الكهربائية لنظام الطاقة الشمسية المستقل عن الشبكة بقدرة 3 كيلوواط المعدات الكهربائية لا. الطاقة (واط) المصروفات اليومية (ساعة) إجمالي استهلاك الكهرباء (واط/ساعة) مروحة مكتب 2 45 5 450 أضواء LED 4 2/3/5Z7 6 204 جهاز التلفاز 1 100 4 400 فرن الميكروويف 600 0.5 300 عصارة 300 0.6 180 ثلاجة 150 24 150*24*0.8=2880 مكيف الهواء 1100 6 1100*6*0.8=5280 إجمالي استهلاك الكهرباء 9694
