التفاصيل الفنية |
|
|

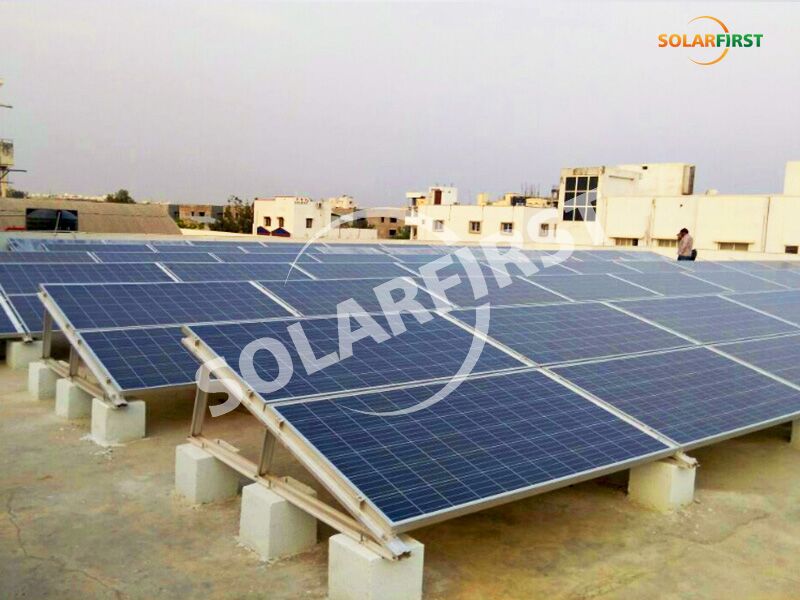

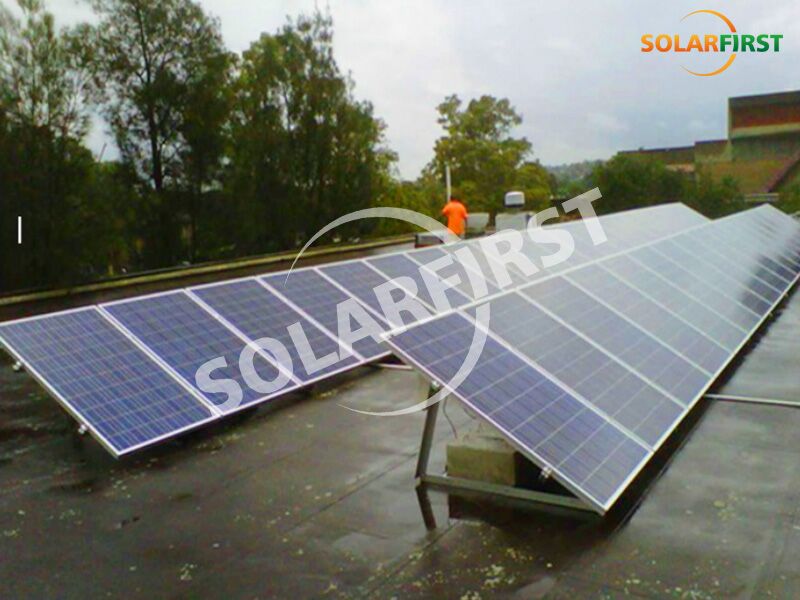

وصف التصميم: هذا الحل قابل للتطبيق أيضًا على الأسطح الأرضية أو الخرسانية ذات الميل الصغير. هيكل خفيف، قوة قوية، مرونة جيدة، يمكن للعميل اختيار زاوية الميل وفقًا لاحتياجات المشروع. |
|
|
تثبيت |
أرضي/سقف خرساني |
|
حمل الرياح |
حتى 60 م/ثانية |
|
حمولة الثلوج |
1.4 كيلو نيوتن/م² |
|
زاوية الميل |
5~60 ° |
|
المعايير |
GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
|
مادة |
ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 |
|
ضمان |
10 سنوات الضمان |
نحن نقوم بتصميم نظام التركيب القابل للتعديل يتم تركيبها بسرعة وسهولة بشكل مدهش لكل سقف مع جودة متميزة من الفولاذ المقاوم للصدأ والألومنيوم لضمان الأقواس الأكثر متانة.

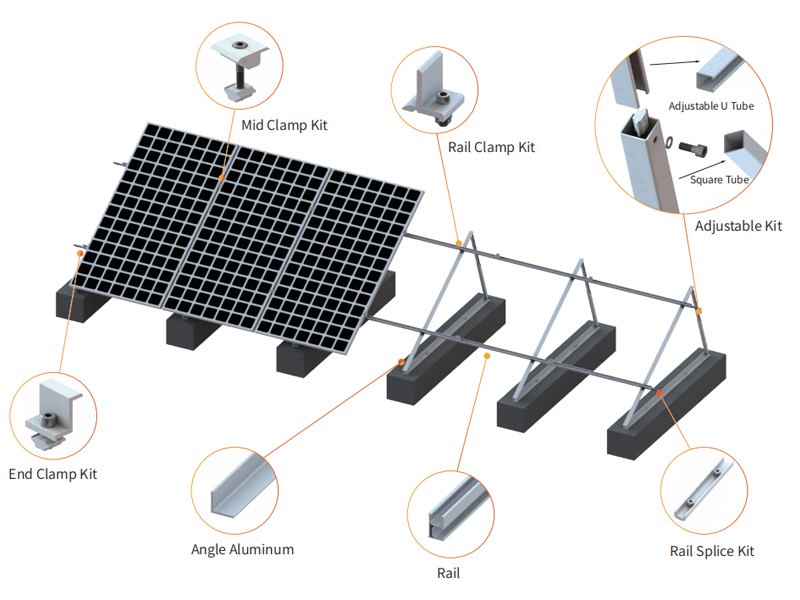

نظام تركيب الألواح الشمسية المثلثة القابلة للتعديل على السطح المسطح صُمم بمرونة عالية، سواءً لأنظمة الطاقة الشمسية المنزلية أو التجارية. يتميز بصغر حجمه وخفته مقارنةً بألواح السقف.
Tin Roof Solar System including L feet, rails, rail connectors etc. We can provide free design of the complete roof system.
التفاصيل الفنية وصف التصميم: هذا الحل قابل للتطبيق على الأرض أو السقف الخرساني ذو الميل الصغير. هيكل خفيف، قوة قوية، مرونة جيدة. تثبيت أرضي / سقف خرساني حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/م² زاوية الميل 0~60 درجة المعايير أ GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 مادة ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 ضمان 10 سنوات الضمان
Our Ground Screw is made of Q235 material. It is anti-corrosion with hot-dip galvanization and compatible with screwing machine in the open area easily. The length and size can be customized.
Installation Site Roof Type Non Adjustable Size Customized Color Nature Material SUS304 Certification ISO9001 Warantty 10 Years and 20 years service life
Ground Screw System is a modern foundation system,using the drilling machine to install which makes it as the most efficient and cost-saving footing solution.It can be widely applied to different soil conditions. Ground screw can be used for many kinds of application, like solar system; timer-fram
تضمن الجودة المتميزة للفولاذ المقاوم للصدأ والألومنيوم التركيب الأكثر متانة. يرجى اختيار المنتج المناسب لسقفك. أو أخبرنا فقط بتفاصيل سقفك وسنختار لك السقف الأكثر ملاءمة لك.
المميزات والخصائص قدرة عالية على التكيف قدرة التكيف مع اختلاف التدرج مع التضاريس غير المستوية في اتجاه الشمال الغربي تصل إلى 15% كومة أقل س يوفر تصميم وحدة 2P أساسات الأكوام (حتى 140 قطعة / ميجاوات) ويقلل التكلفة بشكل كبير التوافق متوافق مع وحدات الطاقة الشمسية الخلوية مقاس 182/210 مم إمكانية الوصول خالية من العوائق بين أجهزة التتبع المستقلة، وسهلة البناء والصيانة مصداقية يساعد نظام التحكم المستقل في مراقبة التشغيل، والعثور على نقاط الخطأ في الوقت المناسب، وتقليل فقدان خرج الطاقة التتبع الذكي اضبط زاوية الإمالة بذكاء وفي الوقت المناسب وفقًا لبيانات التضاريس والطقس لزيادة إنتاج الطاقة تصميم معقول يتم ضمان الاستقرار من خلال التصميم الهيكلي الحصري واختبار نفق الرياح الصارم. هيكل التعقب تقنية التتبع متتبع المحور الأفقي الأحادي جهد النظام 1000 فولت/1500 فولت نطاق التتبع ±45°/±60° سرعة الرياح العاملة 18 م/ث (قابلة للتخصيص) أقصى سرعة للرياح 35 م/ث (ASCE 7-10) وحدات لكل متتبع ≤60 وحدة (قابلة للتخصيص) المواد الرئيسية فولاذ مجلفن بالغمس الساخن Q235B/Q355B، مطلي بالزنك-AI-Mg متوسط سمك الطلاء ≥65 ميكرون نظام القيادة محرك الدوران نوع الأساس PHC / أكوام مصبوبة في الموقع / أكوام فولاذية نظام التحكم نظام التحكم وحدة التحكم الدقيقة وضع التتبع التحكم في الوقت بحلقة مغلقة + نظام تحديد المواقع العالمي (GPS) دقة التتبع
صفات · قدرة تعويض قوية للطاقة التفاعلية، نطاق قابل للتعديل لعامل القدرة ± 0.8 · طرق الاتصال المتعددة مرنة واختيارية (RS485، Ethernet، GPRS/Wi-Fi) · دعم الترقية عن بعد · مع إصلاح PID، يتم تحسين أداء الوحدة · مزود بمفتاح التيار المتردد والتيار المستمر، مما يجعل الصيانة أكثر أمانًا وراحة · 100% من اختيار المكونات ذات الشهرة العالمية، وعمر خدمة طويل طلب · موزعة · ر أووف · الفنادق · المصانع · المنتجعات · المباني التجارية · مراكز المؤتمرات · مباني المكاتب طاقة النظام 40 كيلو وات 50 كيلو وات 60 كيلو وات 80 كيلوواط 100 كيلو وات طاقة الألواح الشمسية 400 و 420 و 450 و 450 واط 450 واط عدد الألواح الشمسية 100 قطعة 120 قطعة 134 قطعة 178 قطعة 222 قطعة كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة الطاقة الإنتاجية المقدرة للعاكس 33 كيلوواط 40 كيلوواط 50 كيلوواط 70 كيلوواط 80 كيلوواط أقصى طاقة ظاهرة للإخراج 36.3 كيلو فولت أمبير 44 كيلو فولت أمبير 55 كيلو فولت أمبير 77 كيلو فولت أمبير 88 كيلو فولت أمبير جهد الشبكة المقدر 3/ن/بي إي، 400 فولت نطاق جهد الشبكة 2 70- 480 الخامس التيار المتردد تردد الشبكة المقدر 50 هرتز نطاق تردد الشبكة 45-65 هرتز أقصى قدر من الكفاءة 98. 60% حماية تأثير الجزيرة نعم حماية التوصيل العكسي للتيار المستمر نعم حماية ماس كهربائي للتيار المتردد نعم حماية تيار التسرب نعم مستوى حماية الدخول IP66 درجة حرارة العمل نظام طريقة التبريد التبريد الطبيعي أقصى ارتفاع للعمل -25~+60 درجة مئوية تواصل 4G (اختياري)/WiFi (اختياري) كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة)
صفات · تقنية التحكم الذكي بوحدة المعالجة المركزية المزدوجة، مع خرج تيار متردد بموجة جيبية نقية، تتكيف مع أنواع مختلفة من الأحمال. · يمكن ضبط وضع الطاقة المساعدة (وضع التيار الكهربائي) ووضع توفير الطاقة/وضع البطارية. تطبيق مرن · مخرج 5 فولت تيار مستمر - USB، مريح وعملي · سهلة الحمل طلب · البعثات · التخييم في الهواء الطلق · إضاءة السوق الليلي · إضاءة المنزل · مناطق الفقر معلمات النظام طاقة النظام 0. 3 كيلو واط 0.5 كيلو واط 1 كيلو واط طاقة الألواح الشمسية 180 واط 250 واط 360 واط عدد الألواح الشمسية 2 片 كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة وحدة التحكم 12 فولت 30 أمبير 24 فولت 20 أمبير 24 فولت 30 أمبير بطارية ليثيوم/بطارية حمض الرصاص (جل) 12 فولت 24 فولت سعة البطارية 60 أمبير/ساعة 120 أمبير/ساعة مخرج التيار المستمر مخرج USB 5 فولت 2 أمبير × 2 جهد التيار المتردد الداخل للعاكس 170-275 فولت تردد جانب مدخل التيار المتردد العاكس 45-65 هرتز طاقة خرج العاكس المقدرة خارج الشبكة 0. 3 كيلو واط 0.5 كيلو واط 1 كيلو واط جهد الخرج المقدر على الجانب خارج الشبكة 1/N/PE، 220 فولت تردد الإخراج المقدر على الجانب خارج الشبكة 50 هرتز درجة حرارة العمل 0~+40 ° ج طريقة التبريد تبريد الهواء كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة)
نظام التثبيت الأرضي أحادي القطب مُصمم لتركيب 4 أو 6 أو 8 أو 10 ألواح لكل عمود، مما يوفر فعالية ومرونة ومتانة طويلة الأمد. استخدم أدواتنا المُجهزة مسبقًا لتركيب الأعمدة والسكك والمشابك، مما يضمن سهولة التركيب وتوفير الوقت والجهد.
