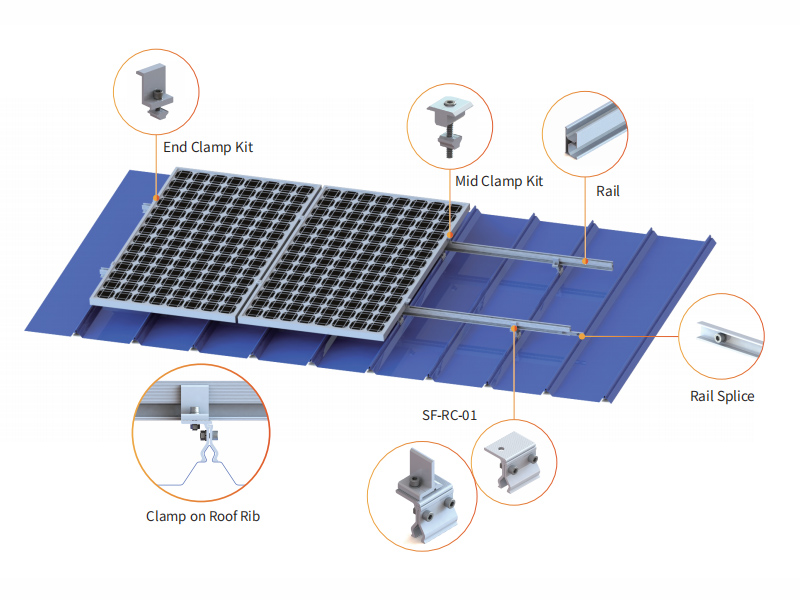

سلسلة مشابك السقف SolFirsTech-RC
|

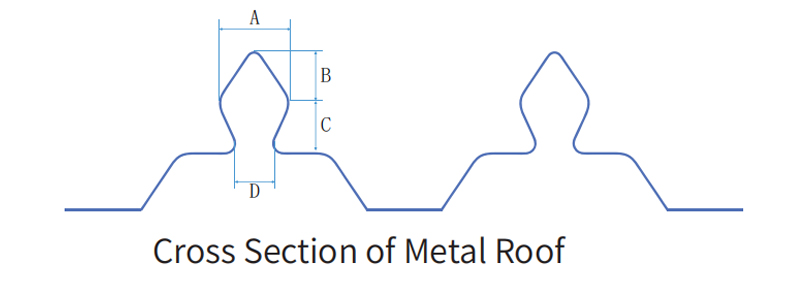

الأبعاد (مم) |
أ |
ب |
ج |
د |
|

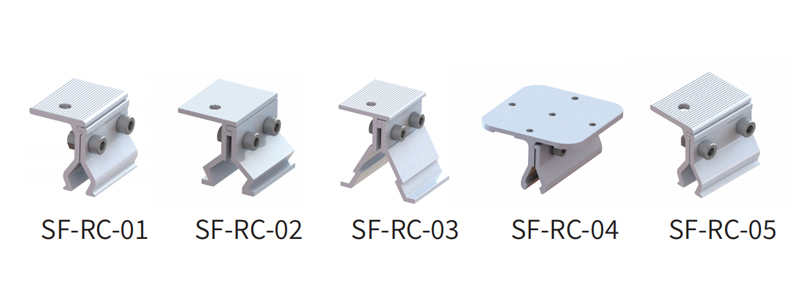

سولفيرز تيك-RC-01 |
18 |
13.5 |
10.5 |
10 |
|
سولفيرز تيك-RC-0 2 |
26 |
12 |
10.5 |
18 |
|
سولفيرز تيك-RC-0 3 |
35 |
21.6 |
2.5 |
31.5 |
|
سولفيرز تيك-RC-0 4 |
16.3 |
16.3 |
2.5 |
12 |
|
سولفيرز تيك-RC-0 5 |
15 |
12.2 |
10 |
10 |
|
التفاصيل الفنية |
|
|
تثبيت |
سقف معدني |
|
حمل الرياح |
حتى 60 م/ثانية |
|
حمولة الثلوج |
1.4 كيلو نيوتن/م² |
|
زاوية الميل |
موازية لسطح السقف |
|
المعايير |
GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
|
مادة |
ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 |
|
ضمان |
10 سنوات الضمان |
خطوات التثبيت أنواع الأعمدة المتوفرة التفاصيل الفنية وصف التصميم: مناسب بشكل خاص للتلال والمناطق الأرضية غير المستوية. تثبيت أرضي حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/م2 المعايير AS/NZS1170، JIS C8955:2017، GB50009-2012، DIN 1055، IBC 2006 مادة فولاذ مؤكسد AL6005-T5، فولاذ مطلي بالغمس الساخن، فولاذ مقاوم للصدأ SUS304 ضمان 10 سنوات الضمان مرجع المشروع
صفات ·متكامل، سهل التركيب والصيانة، تكلفة تشغيل منخفضة، كفاءة عالية والسلامة والاقتصادية والعملية · ضخ المياه من الآبار العميقة لتلبية احتياجات ري الأراضي الزراعية أو الشرب من قبل البشر والحيوانات، حل مشكلة إمدادات المياه بشكل فعال في المناطق التي تفتقر إلى المياه والكهرباء ·خالية من الضوضاء، وخالية من المخاطر العامة الأخرى، وموفرة للطاقة، وصديقة للبيئة، ومجموعة واسعة من التطبيقات طلب ·مناطق نقص المياه ونقص الطاقة ·مضخ للمياه العميقة مواصفات نظام ضخ التيار المستمر بالطاقة الشمسية طاقة الألواح الشمسية 500 واط 800 واط 1000 واط 1500 واط جهد اللوحة الشمسية 42-100 فولت 63-150 فولت القدرة المقدرة لمضخة المياه 300 واط 550 واط 750 واط 1100 واط الجهد المقدر لمضخة المياه تيار مستمر 48 فولت تيار مستمر 72 فولت أقصى رفع لمضخة المياه 35 مترًا 50 مترًا 72 مترًا الحد الأقصى لتدفق مضخة المياه 3م 3 /ح 3. 2 متر 3 / ح 5 أمتار 3 /ح القطر الخارجي لمضخة المياه 3 بوصة قطر مخرج المضخة 1 بوصة مادة مضخة المياه الفولاذ المقاوم للصدأ وسط نقل المضخة ماء نوع التركيب الكهروضوئي التركيب الأرضي
صفات · قدرة تعويض قوية للطاقة التفاعلية، نطاق قابل للتعديل لعامل القدرة ± 0.8 · طرق الاتصال المتعددة مرنة واختيارية (RS485، Ethernet، GPRS/Wi-Fi) · دعم الترقية عن بعد · مع إصلاح PID، يتم تحسين أداء الوحدة · مزود بمفتاح التيار المتردد والتيار المستمر، مما يجعل الصيانة أكثر أمانًا وراحة · 100% من اختيار المكونات ذات الشهرة العالمية، وعمر خدمة طويل طلب · موزعة · ر أووف · الفنادق · المصانع · المنتجعات · المباني التجارية · مراكز المؤتمرات · مباني المكاتب طاقة النظام 40 كيلو وات 50 كيلو وات 60 كيلو وات 80 كيلوواط 100 كيلو وات طاقة الألواح الشمسية 400 و 420 و 450 و 450 واط 450 واط عدد الألواح الشمسية 100 قطعة 120 قطعة 134 قطعة 178 قطعة 222 قطعة كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة الطاقة الإنتاجية المقدرة للعاكس 33 كيلوواط 40 كيلوواط 50 كيلوواط 70 كيلوواط 80 كيلوواط أقصى طاقة ظاهرة للإخراج 36.3 كيلو فولت أمبير 44 كيلو فولت أمبير 55 كيلو فولت أمبير 77 كيلو فولت أمبير 88 كيلو فولت أمبير جهد الشبكة المقدر 3/ن/بي إي، 400 فولت نطاق جهد الشبكة 2 70- 480 الخامس التيار المتردد تردد الشبكة المقدر 50 هرتز نطاق تردد الشبكة 45-65 هرتز أقصى قدر من الكفاءة 98. 60% حماية تأثير الجزيرة نعم حماية التوصيل العكسي للتيار المستمر نعم حماية ماس كهربائي للتيار المتردد نعم حماية تيار التسرب نعم مستوى حماية الدخول IP66 درجة حرارة العمل نظام طريقة التبريد التبريد الطبيعي أقصى ارتفاع للعمل -25~+60 درجة مئوية تواصل 4G (اختياري)/WiFi (اختياري) كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة)
SolFirsTech-RC Roof Clamp Series Technical Details Installation Metal Roof Wind Load up to 60m/s Snow Load 1.4kn/m² Tilt Angle Parallel to Roof Surface Standards GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Material Anodized Aluminum AL 6005-T5, Stainless Steel SUS304 Warranty 10 Years Warranty
Solar L Feet is common used in Roof Solar System, it is the connector of rail and roof.
صفات ·اعتماد تقنية الاستشعار الذكي بالرادار الميكروويف، وضبط سطوع الضوء وفقًا للكائن المتحرك، وتصميم إنساني وتوفير المزيد من الطاقة ·اعتماد تقنية تنظيم الطاقة الذكية ·نظام التحكم بالكمبيوتر الدقيق المدمج، والتحكم الذكي في الشحن والتفريغ، وأنماط العمل المتعددة، وتشغيل النظام بكفاءة وتوفير الطاقة · عمود الإضاءة القابل للفصل سهل التركيب والنقل طلب ·حديقة ·ساحة ·منطقة سكنية معلمات النظام طاقة الألواح الشمسية 48 واط ± 15% نوع البطارية بطاريات الرصاص الحمضية سعة البطارية 12 فولت/80 أمبير/ساعة إجمالي قوة مصدر الضوء 21 واط درجة حرارة لون الضوء الرئيسي 3000 كلفن 〜 6000 كلفن نطاق درجة الحرارة المطبقة 20 درجة مئوية 〜 55 درجة مئوية ارتفاع المصباح بالكامل 4. 3م قوة مقاومة للرياح 27 متر/ثانية (درجة الرياح 10) أيام ممطرة 5~7 أيام
صفات ·عدسة حاصلة على براءة اختراع، وتوزيع ضوء جناح الخفاش، ويتم توزيع الضوء بشكل جيد ·نظام تحكم ذكي لتقليل استهلاك الطاقة للمصباح بأكمله ·المصباح بأكمله سهل التجميع وسهل الصيانة ·أوقات دورة عالية، اقتصادية وعملية طلب ·حديقة ·ساحة ·مدينة صناعية وطريق ريفي ·طريق سريع مواصفات مصابيح الشوارع الشمسية طاقة الألواح الشمسية 85 و± 15% 1 20 و± 15% 150 و± 15% 240 و± 15% 240 و± 15% سعة البطارية 12 فولت/1 00 اه 12 فولت/1 50 أهكس2 12 فولت/1 00 أهكس2 12 فولت/ 150 أهكس2 نوع البطارية بطاريات الرصاص الحمضية (جل) قوة الإضاءة الرئيسية 30 واط 40 واط 50 واط 80 واط 100 واط درجة حرارة اللون 400 0 ك ارتفاع المصباح بالكامل 6.0 متر 7.0 متر 8.0 متر 9.0 متر 9.0 متر درجة حرارة التشغيل -20 درجة مئوية ~ 55 درجة مئوية قوة مقاومة للرياح 27 م/ث ( درجة الرياح 10 ) أيام ممطرة 5~7 أيام
صفات ·تكامل المباني الكهروضوئية، والمظهر الجميل ·مزيج ممتاز مع وحدات الطاقة الكهروضوئية للمرآب مع توليد طاقة جيد ·توليد الطاقة الكهروضوئية موفر للطاقة وصديق للبيئة ·لا انبعاثات، لا ضوضاء، لا تلوث ·يمكن توفير الطاقة للشبكة، والحصول على فواتير من الطاقة الشمسية طلب ·مصنع ·ملجأ ·مبنى تجاري ·مركز المؤتمرات ·مبنى المكاتب ·موقف سيارات مفتوح ·الفندق معلمات النظام طاقة النظام 21.45 كيلوواط طاقة الألواح الشمسية 550 واط عدد الألواح الشمسية 39 片 كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة الطاقة الإنتاجية المقدرة للعاكس 20 كيلوواط أقصى طاقة ظاهرة للإخراج 22 كيلو فولت أمبير جهد الشبكة المقدر 3/N/PE، 400 فولت تردد الشبكة المقدر 50 هرتز أقصى قدر من الكفاءة 98. 60% حماية تأثير الجزيرة نعم حماية التوصيل العكسي للتيار المستمر نعم حماية ماس كهربائي للتيار المتردد نعم حماية تيار التسرب نعم مستوى حماية الدخول IP66 درجة حرارة العمل -25~+60 درجة مئوية طريقة التبريد التبريد الطبيعي أقصى ارتفاع للعمل 4 كم تواصل 4G (اختياري)/WiFi (اختياري) كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة كومة الشحن مجموعتان من أكوام شحن التيار المستمر المتكاملة بقدرة 120 كيلو وات جهد الإدخال والإخراج لكومة الشحن جهد الدخل: 380 فولت تيار متردد جهد الخرج: 200-1000 فولت المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة)
Whole Ground Screw can be Used for many kinds of application, like Solar System; Timer-Fram Construction; Advertising and Traffic Systems; Urban Garden and Landscape Construction; Flag Poles and so on.
نظام التركيب العائم بناء نظام التثبيت حامل صندوق التجميع، قنوات الكابل، الممر أنواع القنوات التفاصيل الفنية وصف التصميم: 1. تقليل تبخر الماء، والاستفادة من تأثير تبريد الماء لزيادة توليد الطاقة. 2. القوس مصنوع من سبيكة الألومنيوم ليكون مقاومًا للحريق. 3. سهلة التركيب بدون معدات ثقيلة، آمنة ومريحة للصيانة. تثبيت سطح الماء ارتفاع الموجة السطحية ≤0.5 متر معدل التدفق السطحي ≤0.5 متر/ثانية حمل الرياح ≤36 م/ث حمولة الثلوج ≤0.45 كيلو نيوتن/م² زاوية الميل 0~25 درجة المعايير GB50009-2012،EN1990:2002،ASE7-05،AS/NZS1170،JIS C8955:2017 مادة بولي إيثيلين عالي الكثافة، ألومنيوم مؤكسد AL6005-T5، فولاذ مقاوم للصدأ SUS304 ضمان 10 سنوات الضمان مرجع المشروع
Aluminum L Feet use for Roof Mounting System, connect the rails and solar panel. The size can be customized.
مع مجموعة متنوعة من أقواس السقف المصنوعة من الصفيح المختلفة، نظام تثبيت السقف الصفيح SolFirsTech يمكن أن يجتمع سقف معدني شبه منحرف أو مموج وسقف ذو درزات قائمة مع أو بدون اختراق على الأسطح.
