سلسلة مشابك السقف SolFirsTech-RC
|

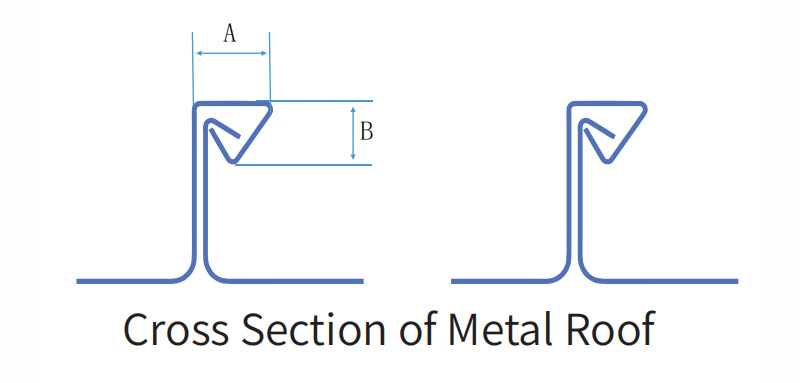

الأبعاد (مم) |
أ |
ب |
|

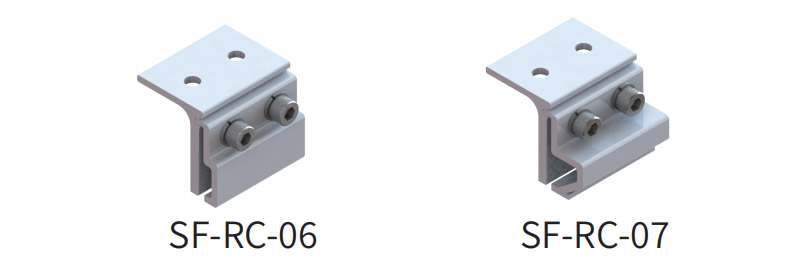

سولفيرز تيك-RC-0 6 |
8.5 |
18 |
|
سولفيرز تيك-RC-0 7 |
21 |
18 |
|
التفاصيل الفنية |
|
|
تثبيت |
سقف معدني |
|
حمل الرياح |
حتى 60 م/ثانية |
|
حمولة الثلوج |
1.4 كيلو نيوتن/م² |
|
زاوية الميل |
موازية لسطح السقف |
|
المعايير |
GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
|
مادة |
ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 |
|
ضمان |
10 سنوات الضمان |

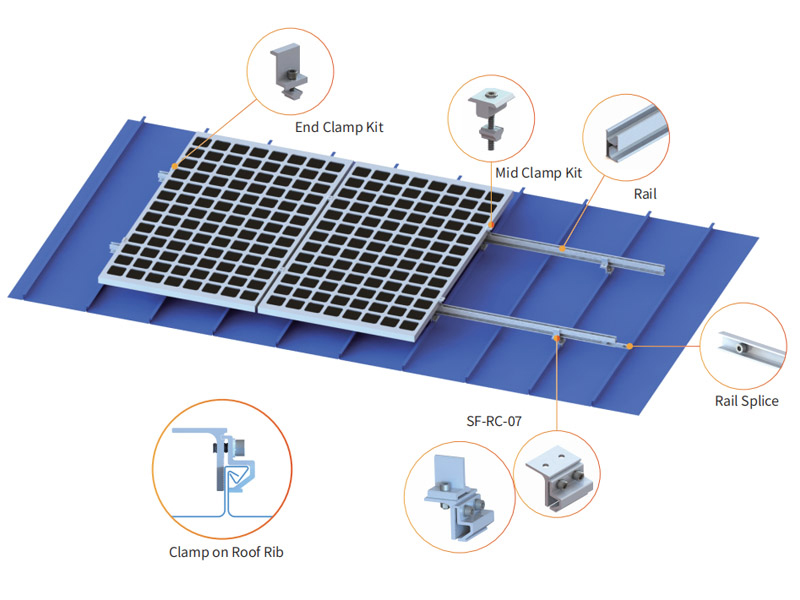

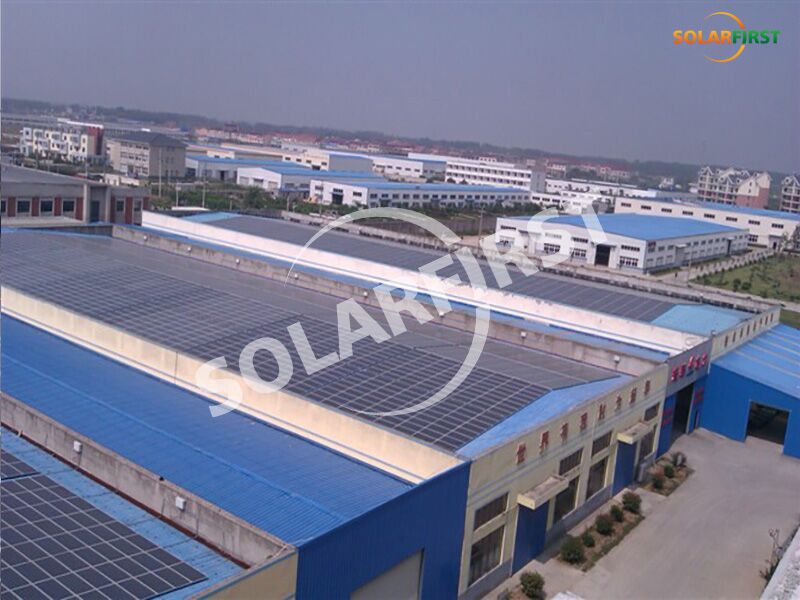

يتم تطبيق SolFirsTech Roof Standing Seam Clamp على نطاق واسع في مشاريع الأسقف التجارية والسكنية. تم تصميم النظام للأسقف المعدنية، والتي تحظى بشعبية كبيرة لدى العملاء، حيث تجعل المجموعة الواسعة من المكونات المختلفة من الممكن ربط جميع أنواع الوحدات تقريبًا.
يتم تطبيق SolFirsTech Roof Standing Seam Clamp على نطاق واسع في مشاريع الأسقف التجارية والسكنية. تم تصميم النظام للأسقف المعدنية، والتي تحظى بشعبية كبيرة لدى العملاء، حيث تجعل المجموعة الواسعة من المكونات المختلفة من الممكن ربط جميع أنواع الوحدات تقريبًا.
يتم تطبيق SolFirsTech Roof Standing Seam Clamp على نطاق واسع في مشاريع الأسقف التجارية والسكنية. تم تصميم النظام للأسقف المعدنية، والتي تحظى بشعبية كبيرة لدى العملاء، حيث تجعل المجموعة الواسعة من المكونات المختلفة من الممكن ربط جميع أنواع الوحدات تقريبًا.
Installation Site Roof Type Non Adjustable Size Customized Color Nature Material SUS304 Certification ISO9001 Warantty 10 Years and 20 years service life
نظام تركيب الألواح الشمسية لألواح السقف المعدنية من نوع كليب لوك.
المميزات والخصائص استقرار عالي دعامات مثلثة وهيكل بسيط لتحقيق استقرار أعلى مصداقية يساعد نظام التحكم المستقل في مراقبة التشغيل، والعثور على نقاط الخطأ في الوقت المناسب، وتقليل فقدان خرج الطاقة التتبع الذكي قم بضبط زاوية الإمالة بذكاء وفي الوقت المناسب وفقًا للتضاريس والطقس هيكل التعقب تقنية التتبع متتبع المحور الواحد المائل جهد النظام 1000 فولت/1500 فولت نطاق التتبع ±45 درجة زاوية الميل السمت 5-25 درجة سرعة الرياح العاملة 18 م/ث (قابلة للتخصيص) أقصى سرعة للرياح 40 م/ثانية (ASCE 7-10) وحدات لكل متتبع وحدات W20 (قابلة للتخصيص) المواد الرئيسية فولاذ مجلفن بالغمس الساخن Q235B/Q355B مطلي بالزنك والألومنيوم والمغنيسيوم متوسط سمك الطلاء ≥65 ميكرون نظام القيادة محرك الدوران نوع الأساس PHC / أكوام مصبوبة في الموقع / أكوام فولاذية نظام التحكم نظام التحكم وحدة التحكم الدقيقة وضع التتبع التحكم في الوقت بحلقة مغلقة + نظام تحديد المواقع العالمي (GPS) دقة التتبع
استخدام Solar L Foot لتركيب نظام PV على السقف المصنوع من الصفيح، بجودة عالية وسعر منخفض.
صفات ·جهد بدء منخفض للغاية، نطاق جهد واسع للغاية ·يدعم وظيفة منع التدفق العكسي ·يدعم طرق الاتصال المتعددة RS485 وWi-Fi وGPRS · تقنية تثبيت الجهد التلقائي، تتكيف مع الشبكة المعقدة · AFCI المدمج، يمكنه منع خطر الحريق بنسبة 99% (اختياري) ·سهلة التركيب والصيانة طلب ·منزلي ·بيت خضراوات ·بركة سمك طاقة النظام 3.6 كيلو واط 6 كيلوواط 10 كيلوواط 15 كيلوواط 20 واط 30 كيلوواط طاقة الألواح الشمسية 450 واط 430 واط 420 واط عدد الألواح الشمسية 8 أجهزة الكمبيوتر الشخصية 14 قطعة 24 قطعة 36 قطعة 48 قطعة 72 قطعة كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة الطاقة الإنتاجية المقدرة للعاكس 3 كيلوواط 5 كيلوواط 8 كيلوواط 12 كيلوواط 17 كيلوواط 25 كيلوواط أقصى طاقة ظاهرة للإخراج 3.3 كيلو فولت أمبير 5.5 كيلو فولت أمبير 8.8 كيلو فولت أمبير 13.2 كيلو فولت أمبير 18.7 كيلو فولت أمبير 27.5 كيلو فولت أمبير جهد الشبكة المقدر 1/ن/PE.220 فولت 3/ن/بي إي، 400 فولت نطاق جهد الشبكة 180~276 فولت تيار متردد 270 〜 480 فولت تيار متردد تردد الشبكة المقدر 50 هرتز نطاق تردد الشبكة 45~55 هرتز أقصى قدر من الكفاءة 98.20% 98.50% حماية تأثير الجزيرة نعم حماية التوصيل العكسي للتيار المستمر نعم حماية ماس كهربائي للتيار المتردد نعم حماية تيار التسرب نعم مستوى الحماية IP65 درجة حرارة العمل -25 〜 +60 درجة مئوية طريقة التبريد التبريد الطبيعي أقصى ارتفاع للعمل 4 كم تواصل 4G (اختياري)/WiFi (اختياري) كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة)
موقع التثبيت سقف من البلاط يكتب غير قابل للتعديل مقاس مخصص لون طبيعة مادة SUS304 شهادة ايزو 9001 الضمان عمر خدمة 10 سنوات و20 سنة
سولفيرز تيك نظام تركيب السقف يتم استخدامه على نطاق واسع لنظام تركيب الطاقة الشمسية على الأسطح التجارية والسكنية، والتركيب السريع وتوفير تكلفة العمالة.
صفات ·عدسة حاصلة على براءة اختراع، وتوزيع ضوء جناح الخفاش، ويتم توزيع الضوء بشكل جيد ·نظام تحكم ذكي لتقليل استهلاك الطاقة للمصباح بأكمله ·المصباح بأكمله سهل التجميع وسهل الصيانة ·أوقات دورة عالية، اقتصادية وعملية طلب ·حديقة ·ساحة ·مدينة صناعية وطريق ريفي ·طريق سريع مواصفات مصابيح الشوارع الشمسية طاقة الألواح الشمسية 85 و± 15% 1 20 و± 15% 150 و± 15% 240 و± 15% 240 و± 15% سعة البطارية 12 فولت/1 00 اه 12 فولت/1 50 أهكس2 12 فولت/1 00 أهكس2 12 فولت/ 150 أهكس2 نوع البطارية بطاريات الرصاص الحمضية (جل) قوة الإضاءة الرئيسية 30 واط 40 واط 50 واط 80 واط 100 واط درجة حرارة اللون 400 0 ك ارتفاع المصباح بالكامل 6.0 متر 7.0 متر 8.0 متر 9.0 متر 9.0 متر درجة حرارة التشغيل -20 درجة مئوية ~ 55 درجة مئوية قوة مقاومة للرياح 27 م/ث ( درجة الرياح 10 ) أيام ممطرة 5~7 أيام
صفات ·نظام هجين من طاقة الرياح والطاقة الشمسية مستقر وموثوق به ·فعالة من حيث التكلفة · النشر المرن ·نطاق تطبيق متعدد ·تكلفة صيانة منخفضة ·نظام تكامل عالي، مساحة أرض صغيرة طلب ·عرض بحث علمي ·محطة قاعدة الاتصالات ·إمدادات الطاقة المنزلية ·الرصد الهيدرولوجي ·الوقاية من حرائق الغابات ·مركز حراسة الحدود ·إمدادات الطاقة الجزئية معلمات النظام طاقة الألواح الشمسية 200 واط 250 واط 250 واط عدد الألواح الشمسية 2 أجهزة الكمبيوتر الشخصية 4 قطع 6 قطع توربينات الرياح ذات المحور الأفقي 1 كيلو واط 2 كيلوواط 3 كيلوواط كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة وحدة تحكم هجينة لطاقة الرياح والطاقة الشمسية 1 كيلو واط 2 كيلوواط 3 كيلوواط بطارية ليثيوم/بطارية حمض الرصاص (جل) 24 فولت 48 فولت سعة البطارية 200 أمبير/ساعة 200 أمبير/ساعة 300 أمبير/ساعة جهد التيار المتردد الداخل للعاكس 170-275 فولت تردد جانب مدخل التيار المتردد العاكس 45-65 هرتز طاقة خرج العاكس المقدرة خارج الشبكة 1 كيلو واط 2 كيلوواط 3 كيلوواط الحد الأقصى للطاقة الظاهرة الناتجة على الجانب خارج الشبكة 1.2 كيلو فولت أمبير، 30 ثانية 2. 4 كيلو فولت أمبير، 30 ثانية 3. 6 كيلو فولت أمبير، 30 ثانية جهد الخرج المقدر على الجانب خارج الشبكة 1/N/PE، 220 فولت تردد الإخراج المقدر على الجانب خارج الشبكة 50 هرتز وقت التبديل
