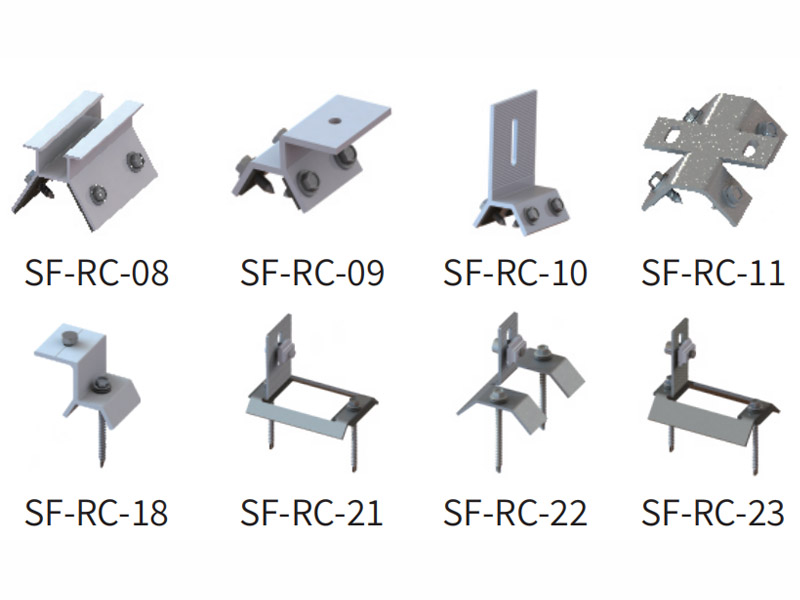

سلسلة مشابك السقف SolFirsTech-RC
|

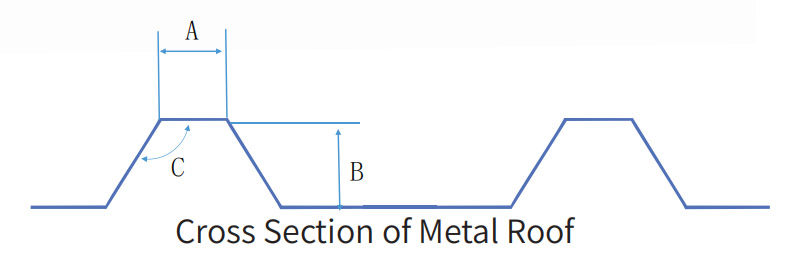

الأبعاد (مم) |
أ |
ب |
درجة مئوية |
|
سولفيرز تيك-RC-08 |
28 |
34 |
122 |
|
سولفيرز تيك-RC-0 9 |
20 |
20 |
123 |
|
سولفيرز تيك-RC- 10 |
20 |
20 |
123 |
|
سولفيرز تيك-RC- 11 |
25 |
23.8 |
132 |
|
سولفيرز تيك-RC- 18 |
22 |
16 |
120 |
|
سولفيرز تيك-RC- 21 |
52 |
12 |
135 |
|
سولفيرز تيك-RC- 22 |
33.7 |
18 |
135 |
|
سولفيرز تيك-RC- 23 |
33.7 |
18 |
135 |
|
التفاصيل الفنية |
|
|
تثبيت |
سقف معدني |
|
حمل الرياح |
حتى 60 م/ثانية |
|
حمولة الثلوج |
1.4 كيلو نيوتن/م² |
|
زاوية الميل |
موازية لسطح السقف |
|
المعايير |
GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
|
مادة |
ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 |
|
ضمان |
10 سنوات الضمان |
هيكل تركيب الألواح الشمسية الأرضي المصنوع من الألومنيوم/الفولاذ المجلفن عالي الجودة
هيكل من نوع متعدد الصفوف قد يؤدي تصميم تركيب الوحدة متعددة الصفوف إلى زيادة معدل استخدام الأراضي، تحسين كفاءة توليد الطاقة، وزيادة الفوائد الاقتصادية. زاوية الميل الموصى بها: أقل من 15 درجة البيئة الموصى بها: حمولة عالية من الثلوج والرياح. هيكل من النوع L يتم تثبيت الهيكل بواسطة اثنين من الأبواب المفتوحة المشاركات. إنها مستقرة ومريحة في التثبيت. البيئة الموصى بها: قليل حمولة الثلوج والرياح. التكنولوجيا التفاصيل العلمية تثبيت الأرض د حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1 .4 كيلو نيوتن/م² المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 مادة أنو د ايزد أ ألومنيوم AL 6005-T5 ، الفولاذ المغطى بالغمس الساخن س الفولاذ المقاوم للصدأ SUS304 ضمان 1 0 سنوات الضمان
مشابك الألواح الشمسية ذات الأغشية الرقيقة، مقاس 80 مم، 120 مم، 150 مم. تطبيق للوحدة وحدة شمسية ذات غشاء رقيق بدون إطار مقاس 6-9 مم.
وصف التصميم: مناسب لنظام الصابورة ثنائي الاتجاه على شكل عظم السمكة، والذي يمكنه مقاومة تأثير ضغط الرياح السلبية بشكل أفضل
صفات ·تكامل المباني الكهروضوئية، والمظهر الجميل ·مزيج ممتاز مع وحدات الطاقة الكهروضوئية للمرآب مع توليد طاقة جيد ·توليد الطاقة الكهروضوئية موفر للطاقة وصديق للبيئة ·لا انبعاثات، لا ضوضاء، لا تلوث ·يمكن توفير الطاقة للشبكة، والحصول على فواتير من الطاقة الشمسية طلب ·مصنع ·ملجأ ·مبنى تجاري ·مركز المؤتمرات ·مبنى المكاتب ·موقف سيارات مفتوح ·الفندق معلمات النظام طاقة النظام 21.45 كيلوواط طاقة الألواح الشمسية 550 واط عدد الألواح الشمسية 39 片 كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة الطاقة الإنتاجية المقدرة للعاكس 20 كيلوواط أقصى طاقة ظاهرة للإخراج 22 كيلو فولت أمبير جهد الشبكة المقدر 3/N/PE، 400 فولت تردد الشبكة المقدر 50 هرتز أقصى قدر من الكفاءة 98. 60% حماية تأثير الجزيرة نعم حماية التوصيل العكسي للتيار المستمر نعم حماية ماس كهربائي للتيار المتردد نعم حماية تيار التسرب نعم مستوى حماية الدخول IP66 درجة حرارة العمل -25~+60 درجة مئوية طريقة التبريد التبريد الطبيعي أقصى ارتفاع للعمل 4 كم تواصل 4G (اختياري)/WiFi (اختياري) كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة كومة الشحن مجموعتان من أكوام شحن التيار المستمر المتكاملة بقدرة 120 كيلو وات جهد الإدخال والإخراج لكومة الشحن جهد الدخل: 380 فولت تيار متردد جهد الخرج: 200-1000 فولت المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة)
تُعد هذه السلسلة من المنتجات حلولاً تركيبية لتثبيت وحدات الطاقة الشمسية الكهروضوئية، والعاكسات، وصناديق التجميع، وأجهزة النقل، والكابلات على المياه، مثل السدود والبحيرات والبرك والخزانات ومناطق هبوط مناجم الفحم.
هذا الحل مناسب أيضًا للأرضيات أو الأسطح الخرسانية ذات الميلان المنخفض. يتميز بهيكل خفيف الوزن وقوة تحمل عالية ومرونة عالية.
مصباح LED للشارع الشمسي المصنوع من الألومنيوم المقاوم للماء، تصميم بسيط، عملي، يعمل بالطاقة الشمسية، يوفر الطاقة وصديق للبيئة.
التفاصيل الفنية تثبيت سقف معدني حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/م² زاوية الميل 5°~ 45° المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 مادة ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 ضمان 10 سنوات الضمان
صفات ·متكامل، تركيب وصيانة بسيطة، تكلفة تشغيل منخفضة، كفاءة عالية والسلامة والاقتصادية والعملية · ضخ المياه من الآبار العميقة لري الأراضي الزراعية أو الشرب، مما يحل المشكلة بشكل فعال مشكلة إمدادات المياه في المناطق التي تفتقر إلى المياه والكهرباء · توليد الطاقة الكهروضوئية لا يسبب ضوضاء ولا مخاطر عامة أخرى، كما أنه يوفر الطاقة، صديقة للبيئة ومجموعة واسعة من التطبيقات طلب ·مناطق نقص المياه ونقص الطاقة ·مضخ للمياه العميقة مواصفات نظام ضخ التيار المتردد بالطاقة الشمسية طاقة الألواح الشمسية 1800 واط 2400 واط 3400 واط 4500 واط 6000 واط 8500 واط 13500 واط 22500 واط 31550 واط 40800 واط جهد اللوحة الشمسية 210-450 فولت 350-800 فولت القدرة المقدرة لمضخة المياه 1100 واط 1500 واط 220 0 واط 30 00 واط 4 000 واط 5500 واط 9000 واط 15000 واط 22000 واط 30000 واط الجهد المقدر لمضخة المياه تيار متردد 220 فولت تيار متردد 380 فولت أقصى رفع لمضخة المياه 120 مترًا 110 م 235 مترًا 120 مترًا 105 م 220 مترًا 100 متر 160 مترًا 210 متر 245 مترًا الحد الأقصى لتدفق مضخة المياه 3.8 3 /ح 5 أمتار 3 /ح 10 م 3 /ح 18 مترًا 3 /ح 10 أمتار 3 /ح 53 مترًا 3 /ح 75 مترًا 3 /ح القطر الخارجي لمضخة المياه 3 بوصة 4 بوصة 6 بوصة قطر مخرج المضخة 1 بوصة 1.25 بوصة 1.5 بوصة 2 بوصة 1.5 بوصة 3 بوصة مادة مضخة المياه الفولاذ المقاوم للصدأ وسط نقل المضخة ماء نوع التركيب الكهروضوئي التركيب الأرضي
مظلات السيارات الشمسية يقدم حلاً مرنًا وبسيطًا وبأسعار معقولة نظام تركيب الطاقة الشمسية .تستغل مواقف السيارات الشمسية مناطق وقوف السيارات الحالية لتوليد الطاقة المتجددة وتوفير مواقف مظللة أو مغطاة للسيارات، والشواحن الكهربائية، على أنظمة الطاقة الشمسية الشبكية.
المميزات والخصائص قدرة عالية على التكيف قدرة عالية على التكيف قدرة التكيف مع اختلاف التدرج مع التضاريس غير المستوية في اتجاه الشمال الغربي تصل إلى 15% استقرار عالي يعمل محرك النقاط المتعددة على زيادة مقاومة الالتواء والسرعة الحرجة للرياح بشكل كبير التوافق متوافق مع وحدات الطاقة الشمسية الخلوية مقاس 182/210 مم إمكانية الوصول خالية من العوائق بين أجهزة التتبع المستقلة، وسهلة البناء والصيانة مصداقية يساعد نظام التحكم المستقل في مراقبة التشغيل، والعثور على نقاط الخطأ في الوقت المناسب، وتقليل فقدان خرج الطاقة التتبع الذكي اضبط زاوية الإمالة بذكاء وفي الوقت المناسب وفقًا لبيانات التضاريس والطقس لزيادة إنتاج الطاقة تصميم معقول يتم ضمان الاستقرار من خلال التصميم الهيكلي الحصري واختبار نفق الرياح الصارم هيكل التعقب تقنية التتبع متتبع المحور الأفقي الأحادي جهد النظام 1000 فولت/1500 فولت نطاق التتبع ±45 درجة سرعة الرياح العاملة 18 م/ث (قابلة للتخصيص) أقصى سرعة للرياح 45 م/ث (ASCE 7-10) وحدات لكل متتبع ≤120 وحدة (قابلة للتخصيص) المواد الرئيسية فولاذ مجلفن بالغمس الساخن Q235B/Q355B، مطلي بالزنك-AI-Mg متوسط سمك الطلاء ≥65 ميكرون نظام القيادة محرك الدوران / المحرك الخطي نوع الأساس PHC / أكوام مصبوبة في الموقع / أكوام فولاذية نظام التحكم نظام التحكم وحدة التحكم الدقيقة وضع التتبع التحكم في الوقت بحلقة مغلقة + نظام تحديد المواقع العالمي (GPS) دقة التتبع
