سلسلة مشابك السقف SolFirsTech-RC
|

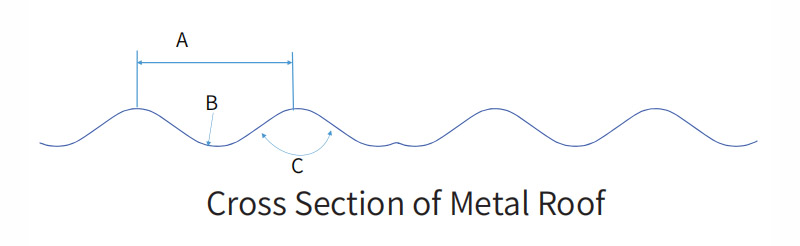

الأبعاد (مم) |
أ |
ب |
درجة مئوية ) |
|

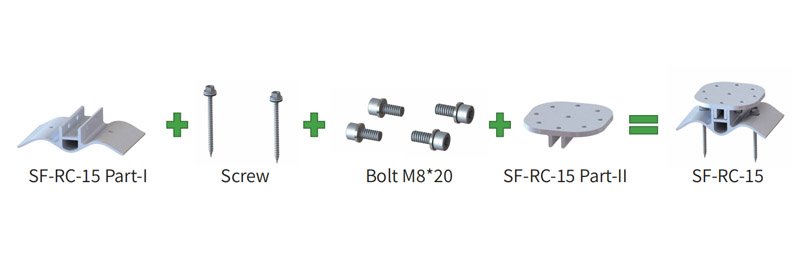

سولفيرز تيك-RC-15 |
76 |
21(ر) |
112 |
|

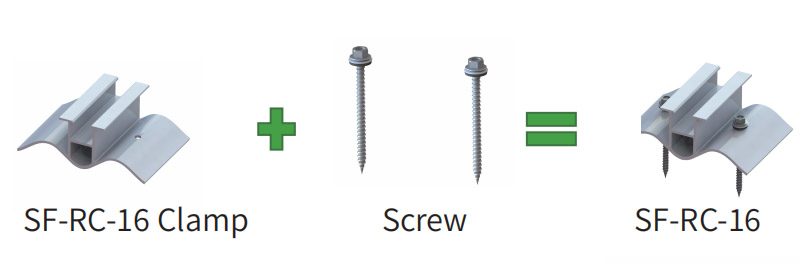

سولفيرز تيك-RC-16 |
76 |
21(ر) |
112 |
|

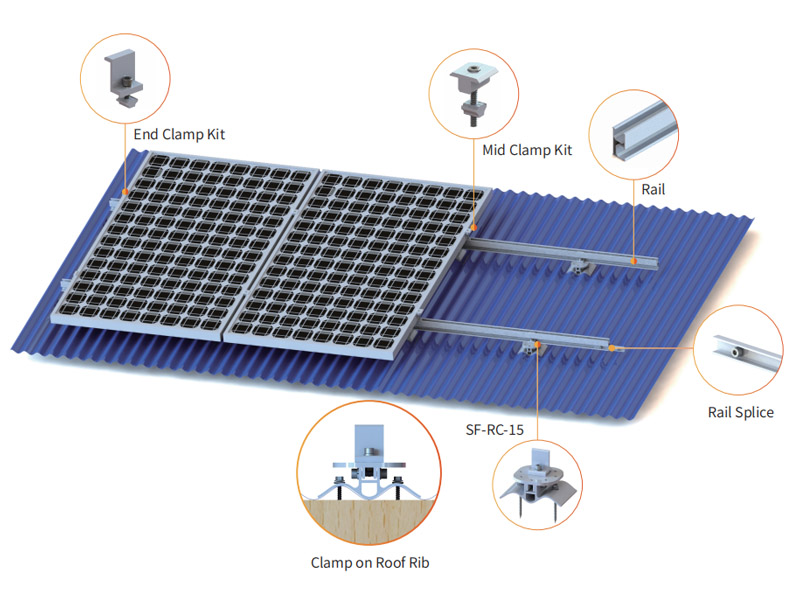

التفاصيل الفنية |
|
|
تثبيت |
سقف معدني |
|
حمل الرياح |
حتى 60 م/ثانية |
|
حمولة الثلوج |
1.4 كيلو نيوتن/م² |
|
زاوية الميل |
موازية لسطح السقف |
|
المعايير |
GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
|
مادة |
ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 |
|
ضمان |
10 سنوات الضمان |
Ground Screw is widely used as the basis of Solar Mounting System. Each of our ground screw is galvanized and durable, it is capable to resist rustiness and corrosion. There’re various kinds of ground screws in accordance with different circumstances. Customized products and consultation are acceptable.
التفاصيل الفنية وصف التصميم: هذا الحل قابل للتطبيق أيضًا على الأسطح الأرضية أو الخرسانية ذات الميل الصغير. هيكل خفيف، قوة قوية، مرونة جيدة، يمكن للعميل اختيار زاوية الميل وفقًا لاحتياجات المشروع. تثبيت أرضي/سقف خرساني حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/م² زاوية الميل 5~60 ° المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 مادة ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 ضمان 10 سنوات الضمان
Installation Site Roof Type Adjustable Size Customized Color Nature Material SUS304 Certification ISO9001 Warantty 10 Years and 20 years service life
موقع التثبيت سَطح يكتب قابل للتعديل مقاس مخصص لون طبيعة مادة SUS304 شهادة ايزو 9001 الضمان عمر خدمة 10 سنوات و20 سنة
هذا الحل مناسب أيضًا للأرضيات أو الأسطح الخرسانية ذات الميلان المنخفض. يتميز بهيكل خفيف الوزن وقوة تحمل عالية ومرونة عالية.
تُعد هذه السلسلة من المنتجات حلولاً تركيبية لتثبيت وحدات الطاقة الشمسية الكهروضوئية، والعاكسات، وصناديق التجميع، وأجهزة النقل، والكابلات على المياه، مثل السدود والبحيرات والبرك والخزانات ومناطق هبوط مناجم الفحم.
أقواس أقدام L لتركيب الألواح الشمسية على السقف المصنوع من الصفيح، سهلة التركيب للغاية.
خطوات التثبيت أنواع الأعمدة المتوفرة التفاصيل الفنية وصف التصميم: مناسب بشكل خاص للتلال والمناطق الأرضية غير المستوية. تثبيت أرضي حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/م2 المعايير AS/NZS1170، JIS C8955:2017، GB50009-2012، DIN 1055، IBC 2006 مادة فولاذ مؤكسد AL6005-T5، فولاذ مطلي بالغمس الساخن، فولاذ مقاوم للصدأ SUS304 ضمان 10 سنوات الضمان مرجع المشروع
جهاز تتبع أحادي المحور أفقيًا
Our Ground Screw is made of Q235 material. It is anti-corrosion with hot-dip galvanization and compatible with screwing machine in the open area easily. The length and size can be customized.
Installation Site Roof Type Non Adjustable Size Customized Color Nature Material SUS304 Certification ISO9001 Warantty 10 Years and 20 years service life
هيكل من نوع متعدد الصفوف قد يؤدي تصميم تركيب الوحدة متعددة الصفوف إلى زيادة معدل استخدام الأراضي، تحسين كفاءة توليد الطاقة، وزيادة الفوائد الاقتصادية. زاوية الميل الموصى بها: أقل من 15 درجة البيئة الموصى بها: حمولة عالية من الثلوج والرياح. هيكل من النوع L يتم تثبيت الهيكل بواسطة اثنين من الأبواب المفتوحة المشاركات. إنها مستقرة ومريحة في التثبيت. البيئة الموصى بها: قليل حمولة الثلوج والرياح. التكنولوجيا التفاصيل العلمية تثبيت الأرض د حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1 .4 كيلو نيوتن/م² المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 مادة أنو د ايزد أ ألومنيوم AL 6005-T5 ، الفولاذ المغطى بالغمس الساخن س الفولاذ المقاوم للصدأ SUS304 ضمان 1 0 سنوات الضمان
