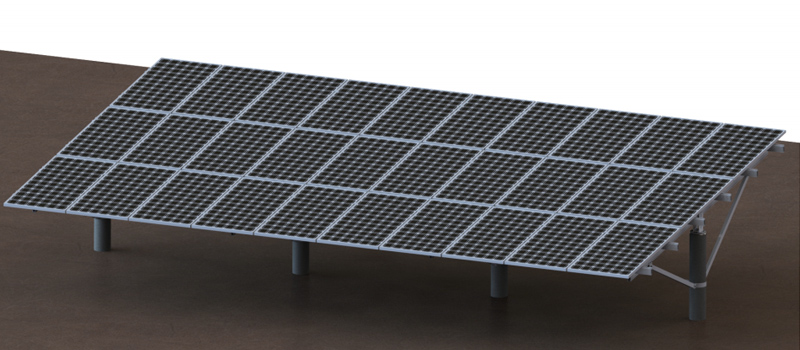

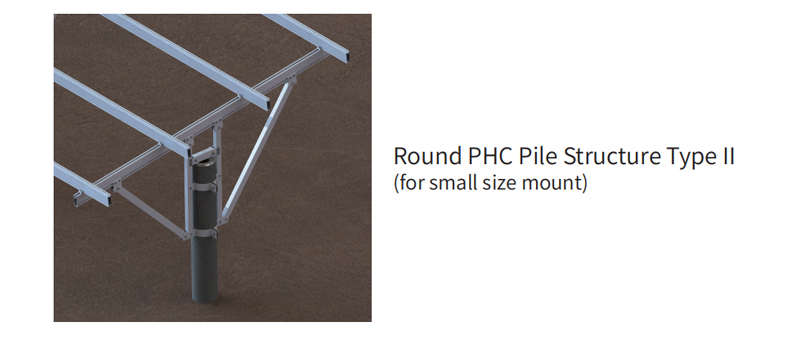

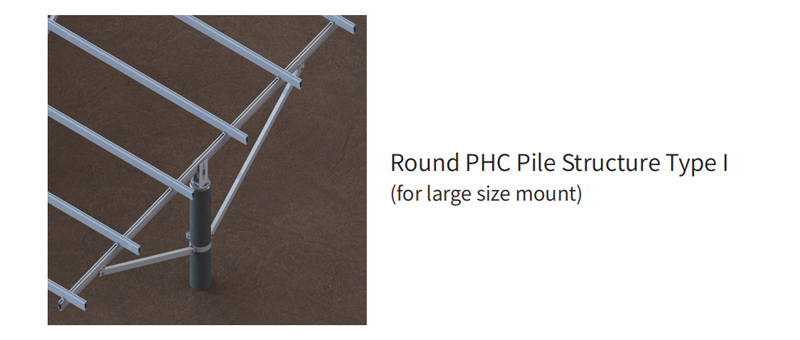

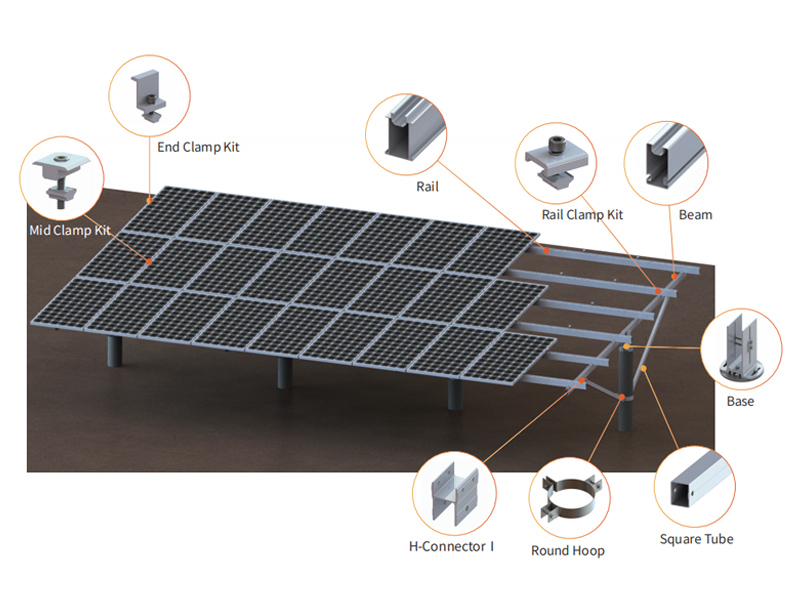

أنواع أكوام الرعاية الصحية الأولية
التفاصيل الفنية
وصف التصميم: 1. ينطبق على أحواض المياه والمستنقعات والأراضي الرطبة أو مناطق الطين العميقة.
2. مناسب بشكل خاص للمناطق المعرضة للفيضانات.
تثبيت
أرضي
مؤسسة
أكوام خرسانية مغزولة / أكوام خرسانية عالية (ارتفاع
≥
(600 مم)
حمل الرياح
حتى 60 م/ثانية
حمولة الثلوج
1.4 كيلو نيوتن/م2
المعايير
AS/NZS1170، JIS C8955:2017، GB50009-2012، DIN 1055، IBC 2006
مادة
فولاذ مؤكسد AL6005-T5، فولاذ مطلي بالغمس الساخن، فولاذ مقاوم للصدأ SUS304
ضمان
10
سنوات الضمان

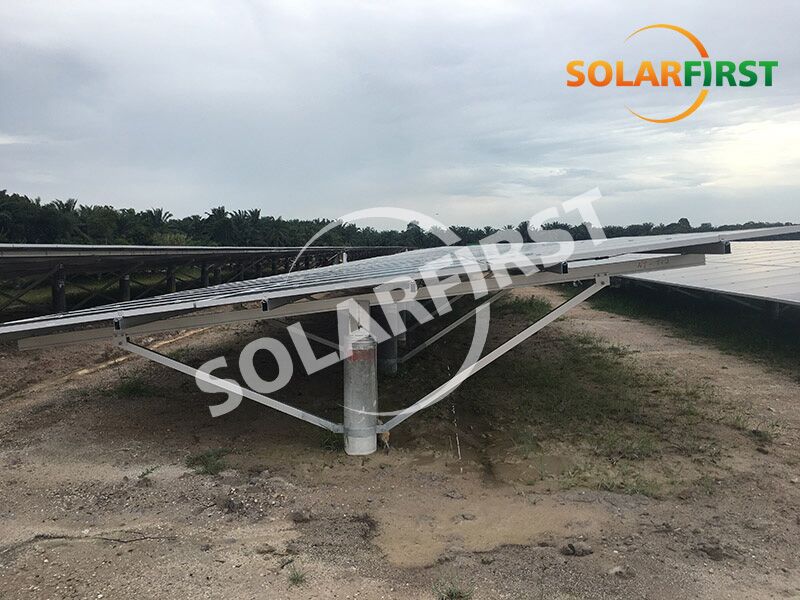

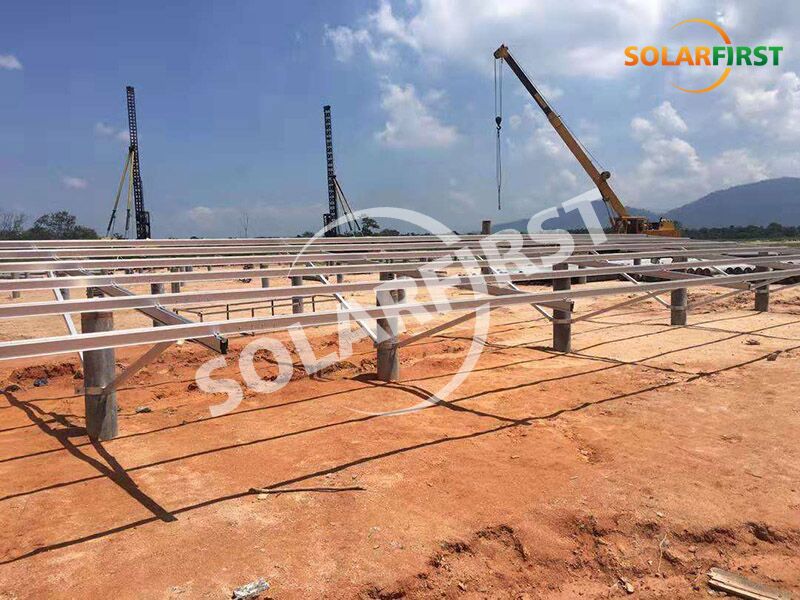

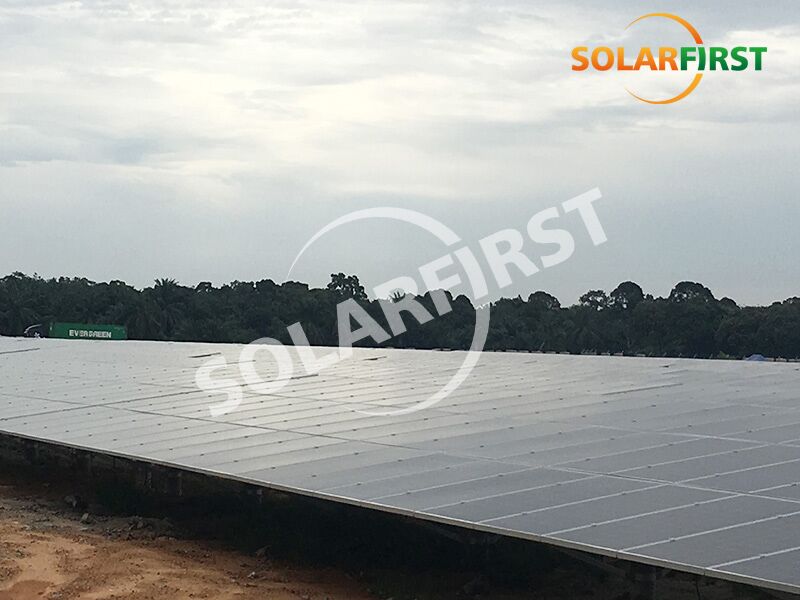

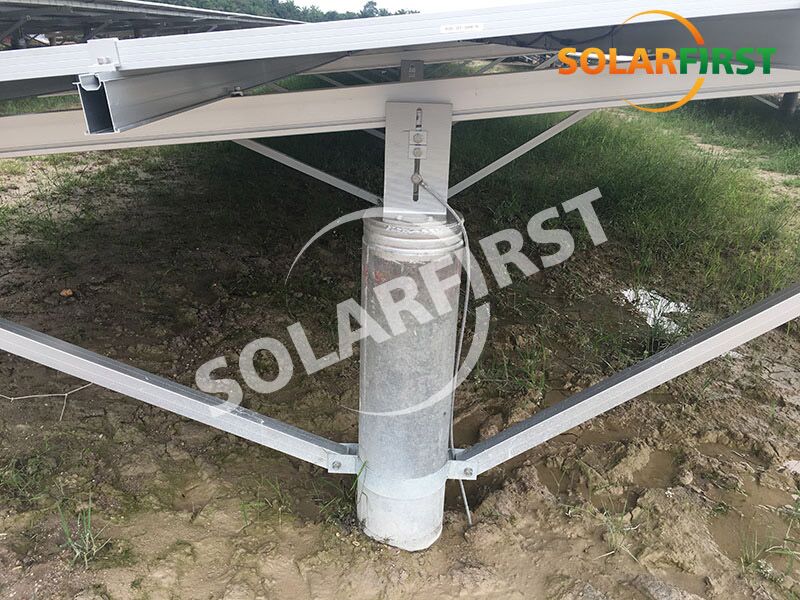

مرجع المشروع
الطاقة الشمسية أولاً سقف الصابورة حامل التثبيت مناسب لمعظم أنواع الأسقف ذات خطافات السقف المختلفة. بفضل سكة ووحدة التركيب المبتكرة، يُسهّل حامل سقف البلاط عملية التركيب بشكل ملحوظ.
نظام التركيب الأرضي الشمسي يُستخدم في محطات الطاقة الشمسية التجارية الكبيرة المخصصة للمرافق العامة. وهو نظام مُركّب على عمود واحد، وهو مناسب للوحدات الإطارية وغير الإطارية.
أفضل تكوين، تركيب سريع، SolFirsTech PV نظام التركيب المثبت من خلال الصابورة المضافة لتوفير نظام غير قابل للاختراق. لا توجد مشكلة تسرب وتوفير تكلفة العمالة.
المميزات والخصائص قدرة عالية على التكيف قدرة التكيف مع اختلاف التدرج مع التضاريس غير المستوية في اتجاه الشمال الغربي تصل إلى 15% كومة أقل س يوفر تصميم وحدة 2P أساسات الأكوام (حتى 140 قطعة / ميجاوات) ويقلل التكلفة بشكل كبير التوافق متوافق مع وحدات الطاقة الشمسية الخلوية مقاس 182/210 مم إمكانية الوصول خالية من العوائق بين أجهزة التتبع المستقلة، وسهلة البناء والصيانة مصداقية يساعد نظام التحكم المستقل في مراقبة التشغيل، والعثور على نقاط الخطأ في الوقت المناسب، وتقليل فقدان خرج الطاقة التتبع الذكي اضبط زاوية الإمالة بذكاء وفي الوقت المناسب وفقًا لبيانات التضاريس والطقس لزيادة إنتاج الطاقة تصميم معقول يتم ضمان الاستقرار من خلال التصميم الهيكلي الحصري واختبار نفق الرياح الصارم. هيكل التعقب تقنية التتبع متتبع المحور الأفقي الأحادي جهد النظام 1000 فولت/1500 فولت نطاق التتبع ±45°/±60° سرعة الرياح العاملة 18 م/ث (قابلة للتخصيص) أقصى سرعة للرياح 35 م/ث (ASCE 7-10) وحدات لكل متتبع ≤60 وحدة (قابلة للتخصيص) المواد الرئيسية فولاذ مجلفن بالغمس الساخن Q235B/Q355B، مطلي بالزنك-AI-Mg متوسط سمك الطلاء ≥65 ميكرون نظام القيادة محرك الدوران نوع الأساس PHC / أكوام مصبوبة في الموقع / أكوام فولاذية نظام التحكم نظام التحكم وحدة التحكم الدقيقة وضع التتبع التحكم في الوقت بحلقة مغلقة + نظام تحديد المواقع العالمي (GPS) دقة التتبع
صفات ·تكامل المباني الكهروضوئية، والمظهر الجميل ·مزيج ممتاز مع وحدات الطاقة الكهروضوئية للمرآب مع توليد طاقة جيد ·توليد الطاقة الكهروضوئية موفر للطاقة وصديق للبيئة ·لا انبعاثات، لا ضوضاء، لا تلوث ·يمكن توفير الطاقة للشبكة، والحصول على فواتير من الطاقة الشمسية طلب ·مصنع ·ملجأ ·مبنى تجاري ·مركز المؤتمرات ·مبنى المكاتب ·موقف سيارات مفتوح ·الفندق معلمات النظام طاقة النظام 21.45 كيلوواط طاقة الألواح الشمسية 550 واط عدد الألواح الشمسية 39 片 كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة الطاقة الإنتاجية المقدرة للعاكس 20 كيلوواط أقصى طاقة ظاهرة للإخراج 22 كيلو فولت أمبير جهد الشبكة المقدر 3/N/PE، 400 فولت تردد الشبكة المقدر 50 هرتز أقصى قدر من الكفاءة 98. 60% حماية تأثير الجزيرة نعم حماية التوصيل العكسي للتيار المستمر نعم حماية ماس كهربائي للتيار المتردد نعم حماية تيار التسرب نعم مستوى حماية الدخول IP66 درجة حرارة العمل -25~+60 درجة مئوية طريقة التبريد التبريد الطبيعي أقصى ارتفاع للعمل 4 كم تواصل 4G (اختياري)/WiFi (اختياري) كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة كومة الشحن مجموعتان من أكوام شحن التيار المستمر المتكاملة بقدرة 120 كيلو وات جهد الإدخال والإخراج لكومة الشحن جهد الدخل: 380 فولت تيار متردد جهد الخرج: 200-1000 فولت المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة)
أقواس أقدام L لتركيب الألواح الشمسية على السقف المصنوع من الصفيح، سهلة التركيب للغاية.
L Feet is an important accessories of Tin Roof Mounting Structure. It is made of aluminum material, with light weight and good appearance.
تتطلب أسقف البلاط المختلفة خطافات بلاط مختلفة، بناءً على قالب سقف البلاط، يمكنك اختيار الخطاف المناسب حسب نوع السقف لديك.
التفاصيل الفنية تثبيت أرضي مؤسسة كومة PHC/الصب في الموقع تخطيط الوحدات صف واحد في الوضع الرأسي امتداد واحد ≤20 مترًا حمل الرياح 0.45 كيلو نيوتن/متر مربع (قابلة للتعديل وفقًا للمشروع) حمولة الثلوج 0.15 كيلو نيوتن/متر مربع (قابل للتعديل حسب المشروع) زاوية الميل ≤30 درجة المعايير GB 50009-2012، GB 50017-2017، NB/T 10115-2018، JGJ257-2012، JGJT 497-2023 مادة ألومنيوم مؤكسد AL6005-T5، فولاذ مجلفن بالغمس الساخن، فولاذ مطلي مسبقًا بالزنك والألومنيوم والمغنيسيوم، فولاذ مقاوم للصدأ SUS304 ضمان ضمان لمدة 10 سنوات
التفاصيل الفنية تثبيت أرضي مؤسسة كومة PHC/الصب في الموقع تخطيط الوحدات صف واحد في الوضع الرأسي امتداد واحد ≤50 مترًا حمل الرياح 0.45 كيلو نيوتن/متر مربع (قابلة للتعديل وفقًا للمشروع) حمولة الثلوج 0.15 كيلو نيوتن/متر مربع (قابل للتعديل حسب المشروع) زاوية الميل ≤15 درجة المعايير GB 50009-2012، GB 50017-2017، NB/T 10115-2018، JGJ257-2012، JGJT 497-2023 مادة ألومنيوم مؤكسد AL6005-T5، فولاذ مجلفن بالغمس الساخن، فولاذ مطلي مسبقًا بالزنك والألومنيوم والمغنيسيوم، فولاذ مقاوم للصدأ SUS304 ضمان ضمان لمدة 10 سنوات
التفاصيل الفنية وصف التصميم: هذا الحل يوفر تثبيتًا سريعًا مع الحد الأدنى من المكونات . هيكلها خفيف وذو قوة عالية ومرونة جيدة. تثبيت أرضي / سقف خرساني حمل الرياح حتى 60 م/ثانية حمولة الثلوج 1.4 كيلو نيوتن/متر 2 زاوية الميل 10° ، 15 درجة ، 20 درجة المعايير GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017 مادة ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 / الفولاذ المغطى بالغمس الساخن ضمان 10 سنوات الضمان
صفات · إمداد طاقة غير منقطع، والتبديل في غضون 20 مللي ثانية، وتقليل الذروة وملء الوديان · أوضاع عمل متعددة، بحيث يصل معدل الاستخدام الذاتي إلى 95% · كفاءة عالية في الشحن والتفريغ، مما يحسن الفوائد الاقتصادية للنظام · متوافق مع بطاريات الرصاص الحمضية والليثيوم، ويمكنه مطابقة الحلول الاقتصادية في أسواق مختلفة ·وظيفة إدارة BMS الذكية لتحسين موثوقية البطارية ·استخدام تقنية عزل التردد العالي لجعل النظام أكثر أمانًا وإطالة عمر الخدمة · 24- إدارة الطاقة الذكية لمدة ساعة، وجهاز التحكم عن بعد بضغطة زر واحدة ووظيفة الترقية، فهم في الوقت الحقيقي لحالة محطات الطاقة الكهروضوئية طلب · الأماكن التي لا تتوفر فيها طاقة احتياطية بسبب انقطاع التيار الكهربائي أو الاستخدام الذاتي للطاقة الشمسية ·الأماكن التي يكون فيها سعر الكهرباء للاستخدام الذاتي أعلى من سعر الشبكة ·الأماكن التي يكون فيها سعر ذروة الكهرباء أعلى من سعر الكهرباء العادي معلمات النظام طاقة الألواح الشمسية 400 واط جهد اللوحة الشمسية 41 فولت عدد الألواح الشمسية 12 أجهزة الكمبيوتر الشخصية 14 قطعة 20 أجهزة الكمبيوتر الشخصية كابل التيار المستمر الكهروضوئي مجموعة واحدة موصل MC4 مجموعة واحدة جهد البطارية 48 فولت سعة البطارية 100 أمبير ح 200 أمبير/ساعة طريقة اتصال البطارية CAN/RS485 طاقة خرج العاكس المقدرة خارج الشبكة 3 كيلوواط 5 كيلوواط الحد الأقصى للطاقة الظاهرة الناتجة على الجانب خارج الشبكة 4. 5 كيلو فولت أمبير، 10 ثوانٍ 7 كيلو فولت أمبير، 10 ثانية جهد الخرج المقدر على الجانب خارج الشبكة 1/N/PE، 220 فولت تردد الإخراج المقدر على الجانب خارج الشبكة 50 هرتز وقت التبديل خارج الشبكة أقل من 20 مللي ثانية القدرة الإنتاجية المقدرة للعاكس المتصل بالشبكة 3 كيلوواط 3.6 كيلو واط 4.6 كيلو واط 5 كيلوواط 6 كيلوواط الحد الأقصى للطاقة الظاهرة الناتجة على جانب اتصال الشبكة 3.3 كيلو فولت أمبير 4 كيلو فولت أمبير 4.6 كيلو فولت أمبير 5.5 كيلو فولت أمبير 6 كيلو فولت أمبير جهد الخرج المقدر على جانب الشبكة 1/ن/بي إي، 220 فولت تردد الإخراج المقدر على جانب الشبكة 50 هرتز درجة حرارة العمل -25 ~ +60 درجة مئوية طريقة التبريد التبريد الطبيعي أقصى ارتفاع للعمل 3 كيلوواط كابل نحاسي لمخرج التيار المتردد مجموعة واحدة صندوق التوزيع مجموعة واحدة المواد المساعدة مجموعة واحدة نوع التركيب الكهروضوئي تركيب من الألومنيوم/الفولاذ الكربوني ( مجموعة واحدة )
